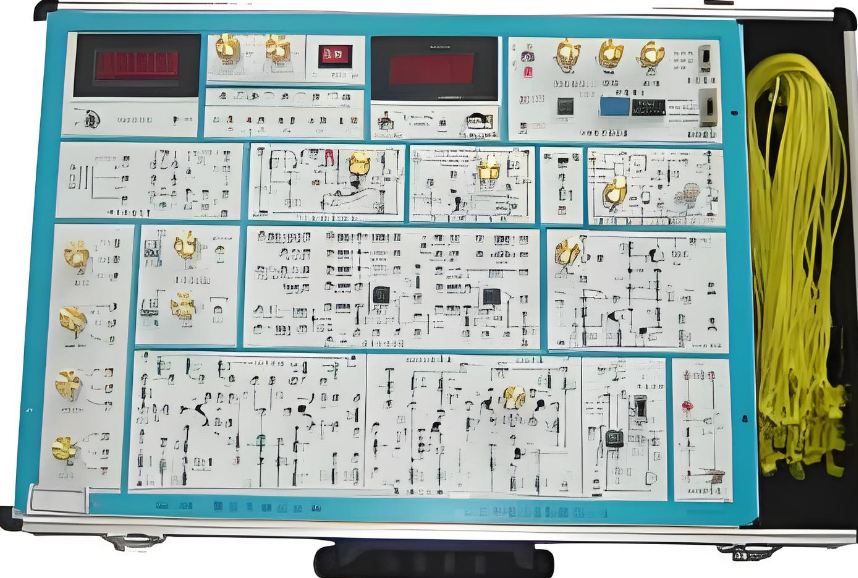

模拟电路实验箱，模拟电路实验平台

模拟电路实验箱，模拟电路实验平台

一、概述

模拟电路实验箱及实验平台，巧妙地将各类实验模块有序且集中地布局于线路板上。通过锁紧式插孔设计，确保引线有效引出。每个实验电路的原理图均清晰地丝印在实验板表面，便于学生根据原理图自主搭建电路。这一设计不仅锻炼了学生的思维能力与动手实践能力，还显著提升了实验箱的适用范畴。

模拟电路实验箱与实验平台，严格遵循《高等工业学校电子技术基础课程教学基本要求》所确定的教学实验标准。它全面涵盖了《模拟电子技术基础》课程的所有实验内容，专为大专院校、中等专业学校以及电大、职大等院校的学生在学习电子技术、电子线路等课程时精心打造。此外，该实验箱还配备了数字式频率计与直流电压表，为实验操作带来更多便利。

二、组成结构

电源部分

• 输入规格：AC220V ± 10%，频率50HZ。

• 输出类型：

• DC输出：具备±5V至±12V可调范围，电流I ≥ 0.2A；同时有＋5V至＋27V可调区间，直流电流DCI ≥ 0.2A；还有固定的±12V输出，DCI ≥ 0.2A。以上各路直流输出均配备过流保护装置及自动恢复功能。

• ACV输出：输出为7.5V × 2，交流电流ACI ≥ 0.15A。

• 直流电压源：双路输出，分别为-0.5V至＋0.5V及－5V至＋5V，两个档位连续调节。

低频信号源

• 频率范围：2HZ - 20KHZ。

• 输出幅度：0 - 10V（新增功能）。

• 可输出波形：方波、三角波、正弦波。

测量仪表

• 配备数字式频率计与直流电压表，便于实验数据精准测量。

分立元件电路

• 包含整流、滤波与稳压电路；单级放大电路；两级阻容耦合放大电路；负反馈放大电路；射极跟随器；差动放大电路；互补对称功放电路等。

• 电位器组及电阻、电容、二三极管、场效应管、可控硅等相关电路。

集成模拟电路

• 设有两个独立的运算放大器（741）及集成功放（LM386）。

三、显著特点

• 实验板设计：正面采用进口波纹漆，清晰印有原理图及相关符号，装配相应元器件，直观易懂。

• 锁紧式接插件：便于测量与观察，使用可靠，维修方便。

• 单元电路设计：每个单元电路以基础电路为核心，通过连接不同元件调整参数或组合不同单元电路，满足多样化实验需求。

• 材质与外观：一体形铅合金型材打造，坚固耐用，不易变形，重量轻，绝缘安全性能良好。开关箱盖设计方便可靠，外观美观。

四、实验项目

实验项目丰富多样，全面覆盖模拟电子技术基础的各个领域。具体包括但不限于整流滤波电路、放大电路、负反馈电路、振荡电路、功率放大电路等实验。通过实际操作，学生能够更深入地理解和掌握模拟电路的原理与应用。

1.单级放大电路

2.两级放大电路

3.负反馈放大电路

4.射极跟随器

5.差动放大电路

6.比例求和运算电路

7.积分与微分电路

8.波形发生电路

9.有源滤波器

10.电压比较器

11.IC电路RC正弦波振荡器

12.集成功率放大器

13.整流滤波与并联稳压电路

14.串联稳压电路

15.集成稳压器

16.RC正弦波振荡器

17.LC振荡器及选频放大器

18.电流/电压转换电路

19.电压/频率转换电路

20.互补对称功率放大器

21.波形变换电路

22.扬效应管实验(新增)

23.可控硅实验电路(新增)
