电子生产实训流水线实训设备深度解析
一、设备核心概述

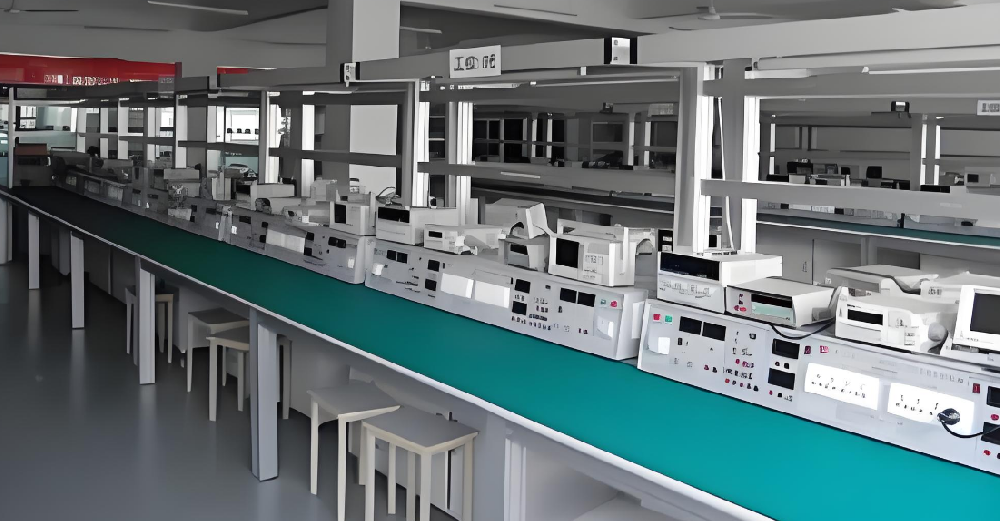

电子生产实训流水线实训设备，是一款专为模拟电子产品生产加工流程而精心打造的技能型实训装备。其设计初衷在于全方位模拟元件整脚、插件、焊接、切脚、补焊、调试以及检测等电子产品生产加工的关键环节。通过实操训练，旨在培养学生的实际动手操作能力，帮助学员深入了解电子产品制造流程，熟悉电子产品工艺，熟练掌握电子产品操作技能，实现与企业实际生产现场的无缝对接，为学生提供零距离的实训体验。
此设备广泛适用于各类中专职校、技工院校以及农民工技能转化培训等场景，能够精准满足国家职业技能鉴定中心无线电装配调试中级工的考证要求。
二、技术指标与功能详述
创新结构设计：设备采用分节式结构，每节长度为 1.98 米，双面对座布局共设有 4 个工位，每个工位的长度为 0.975 米，这种布局极大地提升了空间利用效率。
精准尺寸规格：实训台面双面总宽度达 1200mm（单面总宽 600mm），工作台面高度为 750±20mm，确保操作人员舒适作业。线体总高度约为 1900mm，整体结构设计合理，符合人体工程学原理。
贴心配件设置：在实训台上方 400mm 处，设有宽度为 400mm 的搁板，同时配备仪器专用电源插座，方便学员放置仪器及供电，为实训操作提供便利。
优质材质选用：实训台采用三聚氰胺双面贴面板，具备出色的耐磨、防划性能，不易损坏。台边采用铝型材包边，坚固耐用，延长了设备的使用寿命。
先进挂图区构造：挂图区采用铝合金结构，横梁选用开模定制的专用工业铝型材，经过高强度设计，不仅美观大方，而且坚固耐用。工艺卡板可便捷地进行拆装，并能随意更换位置，满足多样化的教学需求。
完善工位配置
照明系统：每个工位配备 40 瓦日光灯照明，每节设置 2 只，确保操作区域光线充足明亮，为学员提供良好的视觉环境。
收纳设施：台板下方设有工具柜，每个工位各 1 个，方便存放元器件和工具，便于教学管理与资源整理。
电源配置：标准通用电源插座每个工位设置 1 个，安装于工具柜上部，为各类设备供电提供便利。总电源控制箱采用漏电保护开关进行电源控制，提供 4 路单相 220V 交流输出，保障用电安全。
焊接配套：每个工位设有 1 个烙铁插孔，满足焊接操作需求。
防静电措施：工作台面铺设有绿色防静电橡胶皮，有效防止静电对电子元件造成损害。
机架材质：机架采用 40×30mm 矩形钢管制造，结构稳固。
外观工艺：钣金件和机架表面采用静电喷塑处理，既增强了表面硬度，又使其外观坚固美观。
三、丰富实训内容展示
手工焊接技术实训：该设备不仅能够开展 PHT 元件的手工焊接实习，还能进行 SMT 元件的手工焊接实习，帮助学生全面掌握焊接与拆焊技能，为从事电子焊接工作奠定坚实基础。
元件识别和检测实训：通过专业的实训课程，有效提高学生识别和检测各类电子元件的能力，使其能够准确判断元件的性能与质量。
电子整机组装、维修实训：通过对教学内容和实训项目的精心整合与优化调整，该设备的实训要求与国家职业技能鉴定中心无线电装配调试中级工的标准高度一致。此外，还可组织模拟电子整机生产线的完整生产过程，让学生体验真实的生产流程。
个性化开放实训：该实训室充分考虑学生的个体差异，提供开放的实训空间，极大地激发了学生参与技能实训的积极性和创造性，全面提升学生的动手实践能力。
