电子焊接装配生产线实训设备详细解析
一、卓越技术性能展现
电源输入特性：该电子焊接装配生产线实训设备适配三相四线制电源，输入电压范围为 380V±10%，频率稳定在 50Hz ，为设备的稳定运行提供坚实电力基础。
工作环境适应性：设备能够在较为宽泛的环境条件下稳定运作。其工作温度范围处于 - 10℃至 + 40℃之间，相对湿度在 25℃时需小于 85%，且适用海拔高度低于 4000m，展现出良好的环境适应性。
设备容量参数：整体设备容量小于 200VA，有效平衡了能源消耗与设备性能。

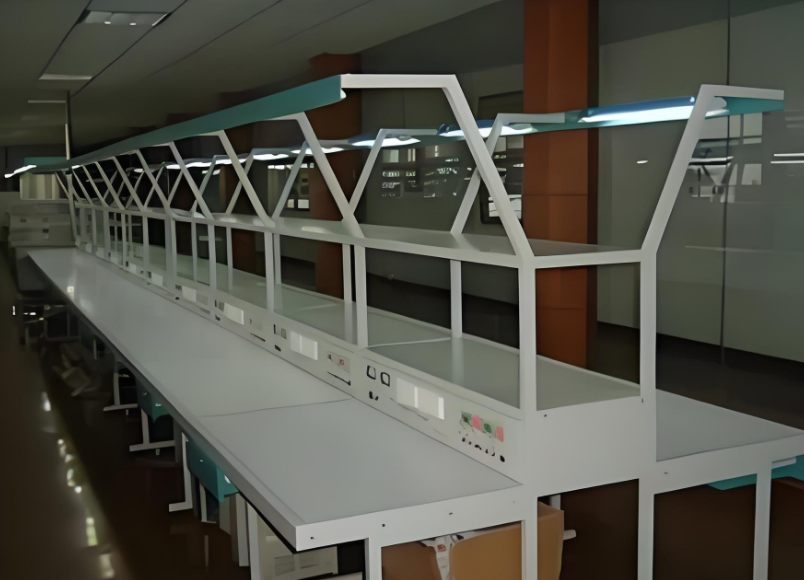

精确外形尺寸：单个实训台采用双面型设计，尺寸精确为 1.1m×1.3m×2m 。整条焊接装配线同样为双面型构造，长度达 11m×1.3m×2m ，两边工作台面宽度精心设计为 500mm 。一套完整的生产线由 15 个这样的实训台有序组合而成，构建起高效的实训作业空间。
二、完善系统配置说明
电子焊接装配生产线实训设备主要由实训台、电源柜、实训线路板、元件包以及工具套件等关键部分构成。此实训设备采用独特的两面双组型结构，正反两面均配备相同的优质资源，为学员提供对称且一致的实训体验。
实训台：实训台配备了 2 个日光灯，为操作区域提供充足照明。同时设有 4 个透明的 PVC 板，方便学员夹放原理图等重要资料，助力学习与操作。还配备了 4 个三芯双联暗插座、2 个两芯暗插座，满足各类设备的用电需求。此外，6 根工业型材确保结构稳固，2 个工具柜用于收纳工具，工作台面铺设绿色防静电桌垫，全方位保障装配线的安全可靠性。
电源柜：电源柜输入电源规格为三相四线 380V±10%、50Hz ，最大电流可达 20A ，具备强大的供电能力，能够稳定为 15 套（即 30 台）实训台提供电力支持。该电源柜不仅设有三相电源指示，实时反馈电源状态，还配备漏电保护功能，配合实训台上照明与插座电源的控制开关（继电接触控制），从多方面保障使用过程中的安全性与可靠性。
实训挂件（2 套 / 台）
直流电源单元：该单元能够精准提供 ±5V、±12V 两组稳定电源，同时还配备 0～30V/0.5A 的直流稳压电源，满足不同实训项目对电源的多样化需求。
信号源单元：信号源可输出正弦波、三角波、方波三种常见波形，输出频率范围宽广，在 2Hz～47KHz 之间，幅度可在 0～12V 范围内灵活调节。此外，搭配的频率计测频范围为 0.1Hz～100KHz，为信号的精确测量与分析提供有力支持。
实训线路板（2 套 / 台）：实训线路板为学员提供了丰富的实践载体，有助于学员深入开展电子焊接装配的实训操作，提升实践技能。
