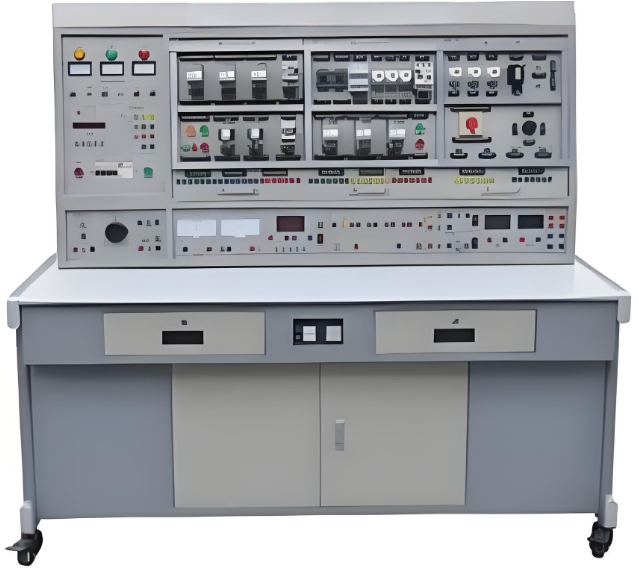

高性能初级维修电工及技能培训考核实训装置

高性能初级维修电工及技能培训考核实训装置

一、功能概述

高性能初级维修电工及技能培训考核实训装置仿若一把开启电气技术大门的关键钥匙，它紧密依据劳动和社会保障部所颁发的维修电工初级考核培训技能要求，精心聚焦于电气控制线路与实用电子线路领域潜心研发而成。借助这一实训利器开展实操训练，学员们仿若踏上了技能提升的 “快车道”，能够极为高效地将课程中的实用技术与操作要领收入囊中，实现从理论知识到实践能力的快速转化。值得一提的是，该装置的 “用武之地” 极为广泛，它既是莘莘学子锤炼技能的实战场地，更是各大劳动职业技能鉴定部门、大中专院校、职校、技校用以衡量初级维修电工技能水平的理想标杆，为培养高素质的初级维修电工人才提供了坚实保障。

二、高性能初级维修电工及技能培训考核实训装置构成及特色

（一）电源、仪器控制屏：智能供电与精准测量的中枢

控制屏仿若一位钢铁卫士，采用铁质双层亚光密纹喷塑结构搭配铝质面板，不仅坚固耐用，更显精致美观。它宛如一座能量宝库，为实验全程源源不断地输送各类电源，无论是交流电源、高压直流电源，还是低压直流电源，一应俱全，同时配备了琳琅满目的测试仪表，全方位满足实验需求。

主控功能板：核心操控与安全守护的担当

电力引入井然有序，三相四线电源接入后，率先穿越漏电保护器，再经由总开关，最终由接触器配合起、停按钮实现精准操控，每一步都如同精密齿轮紧密咬合，确保电力供应安全稳定。

三只 450V 指针式交流电压表宛如忠诚的卫士，时刻紧盯电源输入的三相电压，精准反馈电压状态，为实验安全保驾护航。

定时器兼报警记录仪（服务管理器）更是一位智能管家，平日里安静地充当时钟角色，一旦实验开启，便立刻施展浑身解数，既能精准设定实验时长、准时发出警报，又能在紧急时刻果断切断电源。此外，它还具备超强的 “记忆力”，自动记录因接线失误或操作不当引发的漏电告警、仪表超量程告警总次数，为公正考核学生实验技能提供统一、客观的评判标尺。

交、直流电源：多元供电，满足多样需求

励磁电源：输出稳定的直流 220V/0.5A 电力，且内置短路保护 “护盾”，犹如为励磁设备穿上了一层坚固铠甲，确保运行无忧。

电枢电源：提供一路直流 0～220V/2A 连续可调电源，如同一位善解人意的电力调节大师，可根据实验需求灵活调整，同时配备短路保护机制，杜绝意外发生。

直流稳压电源：拥有 ±12V/0.5A 两路以及＋5V/0.5A 一路，它们如同精密的电压工匠，不仅输出稳定，还具备短路软截止自动恢复保护功能，遭遇短路时能迅速反应，自行恢复，确保实验持续进行。

交流电源：

配备的变压器宛如一位神奇的电力魔术师，原边依据不同接线方式，可轻松接纳 220V 或 380V 交流电源，副边随即变出 36V、110V、20V、20V、12V、6.3V 等多种交流电压，满足不同实验设备的供电需求。

单相调压器则像是一位细腻的电压调控师，能够输出交流 0～250V 可调电压，为实验提供了更为精细的电压调节选项。

控制屏上还设有单相三极 220V 电源插座及三相四极 380V 电源插座，如同便捷的电力接口，方便外接设备快速接入，拓展实验功能。

交、直流仪表：精准洞察电信号的 “火眼金睛”

交流电压表：一只 0～500V 带镜面交流电压表，精度高达 1.0 级，镜面设计不仅美观大方，更便于实验人员清晰读取电压数值，确保测量精准无误。

交流电流表：0～5A 带镜面交流电流表同样精度出众，达到 1.0 级，且具备超量程报警、指示以及切断总电源等强大功能，宛如一位警觉的电流卫士，一旦电流异常，立即发出警报并采取保护措施，保障实验安全。

功率、功率因数表：由微电脑、高精度 A/D 转换芯片和全数显电路精心构建而成，如同一位智能电测专家。通过便捷的键控操作与清晰的数显窗口，轻松实现人机对话，掌控测量模式。在硬件与软件层面巧妙划分八档区域，能够自动判断、智能换档，大幅提升测量范围与精度。功率测量精度稳定在 1.0 级，电压、电流量程分别为 450V、5A，测量功率因数时还能精准判断负载性质，感性负载显示 “L”，容性负载显示 “C”，纯电阻负载则不显示，并且可储存 15 组数据，供随时回溯查阅，为实验分析提供有力支持。

直流电压表：直流数字电压表测量范围覆盖 0～300V，三位半数显，输入阻抗高达 10MΩ，精度达到 0.5 级，能够精准捕捉直流电压细微变化，为直流电路实验提供可靠数据支持。

直流电流表：直流数字电流表测量范围为 0～5A，三位半数显，精度 0.5 级，同样具备超量程报警、指示以及切断总电源等功能，与直流电压表默契配合，守护直流电路实验安全。

（二）实验桌：稳固耐用的实验平台

实验桌仿若一位坚毅的基石守护者，采用铁质双层亚光密纹喷塑结构，桌面选用防火、防水、耐磨的高密度板精心打造，结构坚如磐石，造型美观大方，为实验操作提供了稳定、舒适的空间。桌子左右两侧对称设置的两个抽屉（带锁），如同隐秘的储物宝库，方便学员存放实验工具与资料，确保桌面整洁有序，实验高效进行。

（三）实训挂箱：便捷实训与技能培养的 “百宝箱”

实训挂箱仿若一个装满宝藏的神奇盒子，其上已精心装配了熔断器、钮子开关、交流接触器、时间继电器、直流接触器、按钮开关、信号指示灯、热继电器等各类元器件，且均选用国内外知名品牌，品质卓越有保障。各种实训元器件的接线巧妙地集中在接线端子排上进行，有效规避了因长期在器件本身拆装螺丝而导致的元器件损耗问题，延长了元器件使用寿命。通过规整的走线槽实现工艺布线训练，让学员在实践中掌握规范布线技巧。实训电路与装置电源的连接借助安全插座和高可靠护套结构插连接线，如同便捷的电力桥梁，实现安全、快捷的电力传输，为实训操作提供极大便利。

维修电工实训组件（一）：挂板上有序排列着热继电器、交流接触器、按钮指示灯（6.3V）、接线端子和安全插座等，这些元器件相互协作，为学员搭建起基础的电气控制实训场景，助力学员掌握基本的电路连接与控制技能。

维修电工实训组件（二）：挂箱内装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子和安全插座等，相较于组件（一），组件（二）进一步丰富了实训内容，引入更多类型的保护器件与控制元件，让学员深入了解电路保护与复杂控制逻辑的实现方式。

维修电工实训组件（三）：挂箱上配备螺旋式熔断器、转换开关、电磁阀、十字开关、行程开关等，这组组件聚焦于拓展学员对特殊开关与执行器件的应用能力，使学员能够在实训中探索更为多元的电气控制路径，应对不同工况需求。

电子线路安装板：为电子线路板调试提供了稳固的 “栖息之所”，确保电子线路调试过程稳定可靠，助力学员攻克电子线路调试难题。

电子线路实训板（4 块）：为学员提供了充足的电子线路实践空间，让学员在反复实践中熟悉电子线路的设计、搭建与调试流程，提升电子技术实操能力。

三相鼠笼式异步电动机 380V/Y：作为实训的核心动力源之一，在不同的接线方式下，展现出不同的电气特性与运行模式，为学员研究三相异步电动机的启动、运行与控制提供了实物载体。

三相鼠笼式异步电动机 380V/△：与 380V/Y 型电动机相辅相成，通过对比两种接线方式下电动机的性能差异，学员能够更全面地掌握三相鼠笼式异步电动机的应用技巧，为未来实际工作中的电机选型与应用奠定坚实基础。

三、高性能初级维修电工及技能培训考核实训装置技术指标

输入电压：精准适配三相四线（或三相五线）380V±10% 50Hz 的供电标准，如同一位严守纪律的电力执行者，确保与常见工业用电及实验室供电环境无缝对接，稳定运行。

工作环境：能够从容应对温度范围在 -10～＋40℃之间，相对湿度＜85%（25℃）的环境条件，无论是在温暖的室内实验室，还是略带寒意的实训车间，都能保持良好的工作状态，展现出极强的环境适应性。

外形尺寸：拥有 1680×800×1600mm³ 的魁梧 “身材”，合理的空间布局设计，既保证了装置内部各部件的有序安置，又能在实验室中占据合适空间，便于学员操作与教师指导。

装置容量：＜1.5KVA 的低功耗设计，宛如一位节能环保的标兵，在保障强大实训功能输出的同时，有效控制能源消耗，降低运行成本，契合现代绿色实训理念。

四、高性能初级维修电工及 ° 技能培训考核实训装置实训项目

三相异步电动机直接启动控制：学员亲手搭建电路，掌控三相异步电动机直接启动的关键环节，感受大电流瞬间涌入电机时的震撼，理解直接启动的优缺点与适用场景，为后续学习其他启动方式奠定基础。

三相异步电动机接触器点动控制线路：通过点动控制线路实训，学员如同操控灵动的精灵，精准控制电机的短暂启停，领悟点动操作在实际生产中的便捷应用，如机床的对刀操作等。

三相异步电动机接触器自锁控制线路：深入学习自锁控制线路，学员掌握让电机持续稳定运行的 “自锁魔法”，只需轻轻一按，电机便持续欢快运转，感受电路自锁带来的持久动力，理解自锁在工业生产中维持设备连续运行的重要性。

具有过载保护的正转控制线路：在正转控制线路中融入过载保护机制，学员亲眼见证当电机过载时，热继电器如同忠诚的卫士迅速动作，切断电路，保护电机不受损害，深刻体会过载保护对于电机安全运行的关键意义。

按钮联锁的三相异步电动机接触器正反转控制线路：投身于按钮联锁正反转控制线路实训，学员通过巧妙设计的按钮联锁机制，实现电机正反转的快速切换，如同驾驶汽车灵活转向，感受简单操控带来的便捷与高效，同时理解联锁机制对于防止电机短路的重要性。

三相异步电动机的顺序控制：探索三相异步电动机的顺序控制实训项目，学员如同指挥一场交响乐的指挥家，精准安排多台电机的启动与停止顺序，满足复杂生产工艺流程的需求，如自动化生产线中各设备的协同启动。

三相异步电动机的多地控制：开展多地控制实训，学员突破空间限制，实现从不同地点对同一台电机进行操控，感受远程控制的魅力，了解多地控制在大型工厂、车间等场所的广泛应用，提高电机控制的灵活性。

接触器控制 Y/△降压起动控制线路：钻研接触器控制 Y/△降压起动控制线路，学员在手动切换中感受电机启动时不同接线方式带来的电流变化，理解如何通过巧妙切换降低启动电流，保护电机，如同为电机穿上一层 “软甲”，平稳开启运转之旅。

时间继电器控制 Y/△降压起动控制线路：借助时间继电器实现 Y/△降压起动自动控制，学员设定时间继电器，让电机在精准的时间节点自动完成星－三角转换，实现更智能、更平稳的启动，体验自动化控制的高效与精准，感受科技为电机启动带来的变革。

安装调试通电延时带直流能耗制动 Y-△启动控制线路：挑战这一复杂的实训项目，学员不仅要实现电机的 Y-△启动，还要利用通电延时与直流能耗制动技术，让电机在停止时迅速制动，如同给奔跑的骏马套上缰绳，精准掌控电机的启动与停止全过程，提升综合控制能力。

接触器联锁的正反转控制线路：深入研究接触器联锁的正反转控制线路，学员利用接触器联锁确保电机正反转切换时电路安全稳定，避免短路风险，为电机换向保驾护航，如同给电机的换向之路装上坚固的 “安全锁”。

按钮接触器复合联锁电动机正反转控制线路：投身复合联锁正反转控制线路实训，结合按钮与接触器双重互锁，学员体验更高级别的安全防护与精准操控，让电机正反转控制万无一失，感受多重保护带来的安心与高效。

接触器控制串联电阻降压起动控制线路：探索接触器控制串联电阻降压起动控制线路，学员依据电机启动电流变化，利用接触器精准控制串联电阻的接入与切除，实现平稳启动，掌控电流的 “脾气”，如同驯服一匹烈马，让它温顺起步。

时间继电器控制串联电阻降压起动控制线路：借助时间继电器实现串联电阻降压起动自动控制，学员设定时间继电器，让电阻在合适的时间点自动接入与切除，实现电机的平稳启动，进一步提升自动化控制能力，感受时间与电流调控的精妙结合。

工作台自动往返控制线路：参与工作台自动往返控制线路实训，学员让电机驱动工作台在预设行程内自动往返，宛如赋予工作台生命，感受自动化在实际生产中的强大力量，了解自动往返控制在机械加工等领域的广泛应用。

半波整流能耗制动控制线路：钻研半波整流能耗制动控制线路，学员利用半波整流技术为电机制动提供能量消耗途径，让电机在停止时迅速制动，如同给高速行驶的车辆踩下刹车，感受能耗制动的高效与快捷，理解其在电机快速停车场景下的应用。

单相运行反接制动控制线路：探索单相运行反接制动控制线路，学员通过巧妙改变电机相序实现反接制动，感受反接制动带来的强烈制动力，如同给旋转的陀螺施加反向力，让它迅速停止，理解反接制动在小型电机或特定工况下的应用优势。

车床的接线、故障与维修：深入车床的接线、故障与维修实训项目，学员如同汽车修理工对汽车进行 “体检” 与 “治疗”，熟悉车床电气系统的接线方式，掌握常见故障的诊断与排除方法，为日后维护车床等机械设备积累宝贵经验。

摇臂钻床接线、故障与维修：投身摇臂钻床接线、故障与维修实训，学员同样对摇臂钻床的电气系统进行深入剖析，从接线安装到故障排查，全方位提升对摇臂钻床电气控制的掌握程度，为从事相关机械加工工作筑牢根基。

安装调试数字步进电机线路：聚焦于数字步进电机线路的安装与调试，学员如同操控精密机器人的工程师，精准控制数字步进电机的步距角、转速等参数，感受数字控制技术在电机驱动领域的独特魅力，为未来涉足自动化精密控制领域做好准备。

光控开关和报警电路：开展光控开关和报警电路实训，学员利用光传感器实现电路的智能光控，当光线变化时，触发报警电路，如同给电路装上 “眼睛” 和 “嘴巴”，感受光控与报警技术在安防、智能照明等领域的应用潜力。

设计并安装调试电压上、下限报警电路（全自动冰箱保护器）：挑战设计并安装调试电压上、下限报警电路，学员如同家电设计师，为冰箱等电器量身定制电压保护装置，当电压超出设定范围时，及时发出警报，保护电器设备，理解电压保护在日常生活用电中的重要性。

安装和调试数字钟电路：投身数字钟电路的安装与调试实训，学员如同钟表匠精心打造一座精准的时钟，熟悉数字钟电路的组成、原理与调试方法，感受数字电路在时间显示与计时领域的精妙应用，提升数字电路设计与调试能力。
