一、大功率电机控制实训考核装置概览

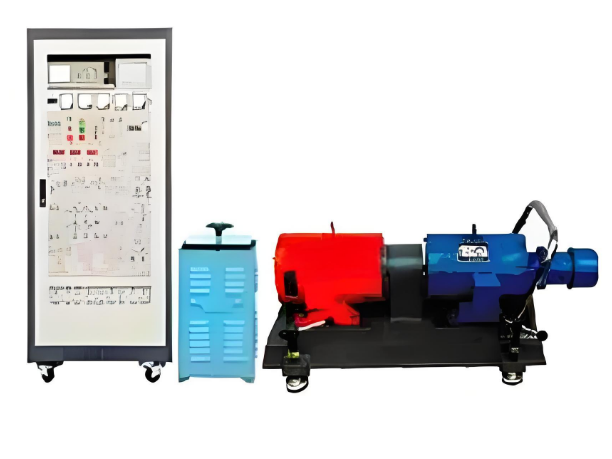

大功率电机控制实训考核装备，宛如一座连接理论与实践的桥梁，专为多门专业课程的电机启动控制实训而匠心打造。它能让 “电工技术”“工厂电气控制”“电机拖动及控制” 等课程的知识落地生根，转化为学生手中实实在在的操作技能。其设计别出心裁，以开放的姿态拥抱资源，将工业控制器及控制对象作为核心，巧妙融入现代控制前沿技术，像是逻辑控制器、软启动器这些 “科技奇兵”，极大地激发了学生的动手潜能，让他们在实践的沃土里茁壮成长。该装置选用标准配电柜充当主体柜，搭配 Y 系列 7.5KW 三相异步电动机作为操控 “主角”，无论是职业院校，还是各类职业教育培训基地，都能倚仗它开启精彩的实训教学、考核鉴定之旅，为培养高素质技能人才铺就坚实道路。

二、大功率电机控制实训考核装置特色亮点

精巧外观与实用设计的完美融合：标准配电柜主体柜外观吸睛，正面两扇对开式柜门独具匠心。一扇陈列着电气实训电路的控制按钮、信号指示灯与仪表，如同精密仪器的操控面板；另一扇为空门，实训操作时敞开，电气元件的 “一举一动” 尽收眼底，为学生观察电气动作细节提供便利。不仅如此，它占地面积小，颜值颇高，轻松适配各类实训场地。

丰富电气元件，自主构建控制系统：装置好似一个 “电气百宝箱”，汇聚了软启动器、自耦变压器、凸轮控制器、逻辑控制器、接触器、热继电器等实训必备的低压电器。这些电气控制线路元器件井然有序地 “藏身” 于电气柜内部，搭配布线槽、接线端子，仿佛搭建起一座创意工厂。学生只需在端子上施展接线、布线 “魔法”，就能亲手构建控制系统，实训体验感拉满，让知识在指尖流淌。

个性化布局，便捷接线操作：柜门上的按钮开关、指示灯任由学员按照自己的思路布局安装，充分发挥创意与个性。控制柜和门的内侧贴心安置接线端子排，学员无需繁琐操作，在端子排上轻松接线，将更多精力投入到电路构建与调试中，大大提升实训效率。

真实复刻工业现场，锤炼故障检修本领：配电柜携手配套电机，将工业现场电机的多种控制系统原汁原味地呈现，从日常运行到故障突发，全方位模拟。学生置身其中，既能熟悉正常操作流程，又能在面对电气故障时，依据所学冷静分析、精准检修，为未来职场实战筑牢根基。

三、大功率电机控制实训考核装置技术指标

电力供应适配性：输入电压锁定三相四线～380V±10% 、50Hz，精准匹配常见工业用电标准，确保装置运行稳定，无论何时何地都能与电网 “默契协作”。

环境适应性卓越：工作环境温度跨度从 -5℃～+40℃，相对湿度＜85%（25℃），即便在高海拔＜4000m 区域，依然能保持 “最佳状态”，从容应对多种地理气候条件，满足不同地区实训需求。

节能高效且安全无忧：装置容量＜3kVA ，在保障强大功能输出的同时，严控能耗，践行绿色实训理念。漏电电流严格控制在 < 30mA，全方位守护人员与设备安全，各项指标均严守国家标准，为实训保驾护航。

四、大功率电机控制实训考核装置控制柜构成

坚固柜体，灵活移动：左、右柜壁采用双层亚光密纹喷塑工艺处理的冷轧钢板打造，坚如磐石，无惧碰撞磨损。柜体后下侧精心预留电源及电机接入端子，接线便捷高效；底部四个万向轮宛如灵动的 “双脚”，让柜体移动自如，可根据实训布局随心调整位置。

内部精巧布局，贴近工业实战：内部空间巧用走线槽划分成不同功能区域，布局合理有序，如同精密棋盘。所有电气元件接线端子都已贴心引到专用端子排上，学生接线如同按图索骥，轻松上手，高度模拟工业实际接线场景，实训真实感爆棚。断路器、熔断器、启动器、交流接触器、中间继电器、热继电器等各司其职，依据电气设计规范在柜内合理 “站位”，协同作战保障电路稳定运行。

五、大功率电机控制实训考核装置实训内容

（一）三相鼠笼异步电动机的启动电路探索

点动控制：电机启停的瞬间掌控：学生亲手安装与维修三相异步电动机的点动控制电路，领悟通过短暂按下按钮实现电机瞬间启动与停止的精妙，如同驾驭灵动的精灵，精准控制电机运转节奏。

自锁控制：持续运转的智慧开启：深入学习三相异步电动机的自锁控制电路安装与维修，掌握让电机持续稳定运行的自锁 “魔法”，只需轻轻一按，电机便持续工作，感受电路设计的神奇魅力。

星－三角启动手动操控：切换的艺术：投身于按钮 / 接触器手动控制的三相异步电动机星－三角启动电路安装与维修，在手动切换中感受电机启动时不同接线方式带来的变化，理解如何通过巧妙切换降低启动电流，保护电机。

星－三角启动自动定时：精准的时间魔法：钻研时间继电器自动控制的三相异步电动机星－三角启动电路安装与维修，设定时间继电器，让电机在精准的时间节点自动完成星－三角转换，实现平稳启动，体验自动化控制的高效与精准。

全自动化星－三角启动：智能领航：挑战自动控制的三相异步电动机星－三角启动电路安装与维修，构建无需人工干预的全自动化启动系统，见证电机依据预设程序优雅启动，领略智能控制的风采。

（二）三相鼠笼异步电动机可逆控制电路进阶

按钮互锁正反转：简单直接的双向操控：开启按钮互锁的三相异步电动机正反转电路安装与维修之旅，通过按钮互锁机制，实现电机正反转的快速切换，如同驾驶汽车灵活转向，感受简单操控带来的便捷。

接触器互锁正反转：稳定可靠的换向保障：深入研究接触器互锁的三相异步电动机正反转电路的安装与维修，利用接触器互锁确保电机正反转切换时电路安全稳定，避免短路风险，为电机换向保驾护航。

复合互锁正反转：双重守护的极致体验：投身复合互锁的三相异步电动机正反转电路的安装与维修，结合按钮与接触器双重互锁，体验更高级别的安全防护与精准操控，让电机正反转控制万无一失。

工作台自动往返：自动化行程的奇妙之旅：参与工作台自动往返行程控制电路的安装与维修，让电机驱动工作台在预设行程内自动往返，宛如赋予工作台生命，感受自动化在实际生产中的强大力量。

（三）三相线绕式异步电动机启动控制电路探秘

电流继电器串电阻启动：电流的精准调控：钻研电流继电器自动控制转子串电阻启动电路的安装与维修，依据电机启动电流变化，利用电流继电器精准控制转子串入电阻，实现平稳启动，掌控电流的 “脾气”。

频敏变阻启动：自适应的变阻魔法：探索转子串接频敏变阻启动电路的安装与维修，见证频敏变阻器依据电机转速自动调整电阻，让电机启动如丝般顺滑，体验自适应变阻的神奇。

凸轮控制器综合控制：多能操控的极致演绎：投身凸轮控制器控制的三相线绕式异步电动机启动、调速、正反转电路安装与维修，转动凸轮，如同指挥一场交响乐，实现电机启动、调速、正反转的全方位掌控。

（四）新技术电机控制电路前沿

软起动器赋能启动：温柔的动力唤醒：聚焦基于软起动器的三相异步电动机的启动电路的安装与维修，感受软起动器如春风拂面般温柔启动电机，有效降低启动冲击，延长电机寿命，开启智能启动新篇章。

变频器调速驱动：速度的随心掌控：深入研究基于变频器控制的三相异步电动机的启动调速电路的安装与维修，通过变频器精准调控电机转速，满足不同工况需求，如同为电机装上 “调速翅膀”，自由翱翔在速度的天空。

逻辑控制器智能电气：逻辑的精密编排：探索基于逻辑控制器的三相异步电动机的电气控制线路的安装与维修，运用逻辑控制器编写电机运行逻辑，实现个性化、智能化控制，让电机成为听从指挥的智能 “士兵”。
