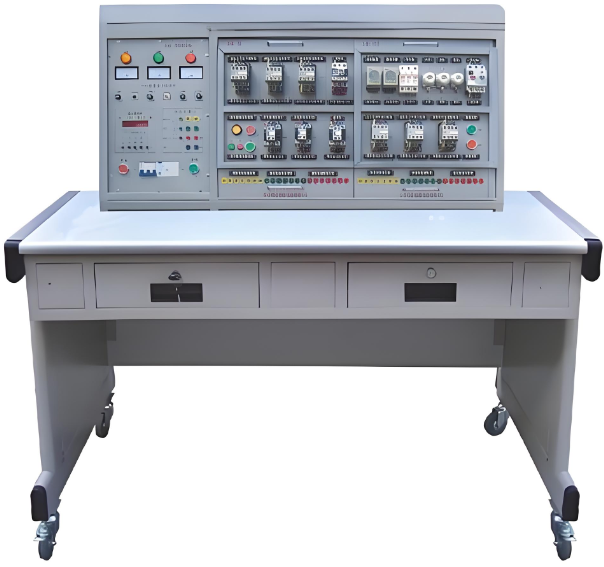

电力拖动技能实训考核装置(立式)
在当今职业教育与就业人员实操、培训、鉴定需求日益增长的大背景下，我司深入调研大中专院校、职业院校以及技工学校的《电力控制技术》《电力拖动控制线路与技能训练》《工厂电气控制技术》《继电接触控制技术》等课程的实验、实训教学要点，精心研发出一款极具创新性的装置。此装置采用独特的挂箱构造，实训项目扩展性堪称卓越，尤其是在 PLC 与变频调速实训项目方面，为教学提供了广阔的拓展空间。装置内所有元器件均通过导线精准引至接线端子，这一设计既能有效保护器件，又借助线槽规范走线，高度还原工业现场环境。
一、突出特性：
电气控制线路集成于挂箱之上，操作极为便利，更换轻松自如，无论是拓展功能，还是开发全新实训项目，如融入 PLC 或变频调速技术，都游刃有余。实训内容紧密贴合实际，典型且实用。
操作台仅需接入三相四线交流电源便可即刻启用，占地面积微小，极大节省用房空间，大幅削减基建投资成本。
配备电压型与电流型双重漏电保护器，为操作者构筑起坚固的安全防线。同时，各电源输出均设有软截止保护机能，全方位保障使用安全。
控制屏额外增设定时器兼报警记录仪，为学生实训技能考核立下统一标杆，确保考核公平、公正、规范。
元器件接线设计独具匠心，学生只需在端子上操作，有效规避器件损坏风险，线槽走线模式，逼真模拟工业现场接线场景。
二、精湛技术指标：
工作电源：三相四线（或三相五线）～380V±5% 50Hz，稳定供电，保障实训持续进行。
适用温度：-5℃～+40℃，相对湿度＜85%（25℃），能适应多种教学环境。
装置容量：＜1.0KVA，节能高效，降低能耗成本。
外形尺寸：1100×700×1400（mm），紧凑合理，不占过多空间。
三、完备装置配备：
（一）电源控制屏：
采用铁质双层亚光密纹喷塑工艺，搭配铝质面板，质感与实用性兼具，为实训考核提供坚实电源后盾与周全保护。
三相四线电源输入，经漏电保护器，由总开关把控，配合接触器与启、停按钮，操作便捷流畅。
配备三只 450V 指针式交流电压表，实时精准指示三相电源输入电压；另有三只指示灯，醒目显示实训装置与外部电源连接状态。
三相四线电源输出由单片机全程护航，过载或短路时软截止并告警，故障解除复位后电源方可重启，确保用电安全与装置稳定。
内置定时器兼报警记录仪，日常作时钟使用，还具备设定考核时长、定时报警、断电等强大功能，自动记录漏电、短路告警次数，为考核标准化助力。
（二）实训桌：
桌体选用铝木结构，桌面采用防火、防水、耐磨高密度板材打造，贴心设计抽屉与储存柜，方便收纳实训工具与资料。
（三）实训组件：
DW-71 电力拖动培训组件（一），夯实基础实训环节。
DW-72 电力拖动培训组件（二），进阶提升实训难度。
DW-73 电力拖动培训组件（三），深化专业技能培养。
三相异步电动机 380V Y/△接法，带离心开关 2 台，满足多样化实训需求。
四、多元实训项目：
闸刀开关正转控制线路，开启基础电气控制学习。
接触器点动正转控制线路，掌握点动控制精髓。
具有自锁的正转控制线路，理解自锁原理与应用。
具有过载保护的正转控制线路，强化安全保护意识。
倒顺开关控制正反转控制线路，探索正反转控制奥秘。
接触器联锁的正反转控制线路，学习联锁控制策略。
按钮联锁的正反转控制线路，深化联锁控制实践。
按钮接触器复合联锁控制线路，融会贯通多种联锁技巧。
自动往返行程控制线路，拓展自动化控制思维。
接触器控制串联电阻降压起动线路，钻研降压起动方法。
时间继电器控制串联电阻降压控制线路，巧用时间继电器实现降压。
手动 Y/△降压起动，掌握手动降压起动实操。
接触器控制 Y/△降压起动，提升自动化降压起动能力。
时间继电器控制 Y/△降压起动，精准运用时间继电器降压。
QX3-13 型 Y/△自动起动控制线路，领略先进自动起动技术。
半波整流能耗制动控制线路，探究能耗制动原理。
全波整流能耗制动控制线路，对比不同整流方式制动效果。
C620 车床电气控制线路，贴近工业实际应用。
手动降压起动，巩固降压起动技能。
单相运行反接制动控制线路，钻研反接制动技术。
电动葫芦电气控制线路，了解特殊设备电气控制。
C6163 车床电气控制线路，拓宽工业控制视野。
控制电路联锁控制线路，强化联锁控制熟练度。
主电路联锁控制线，全方位提升电气控制综合素养。
