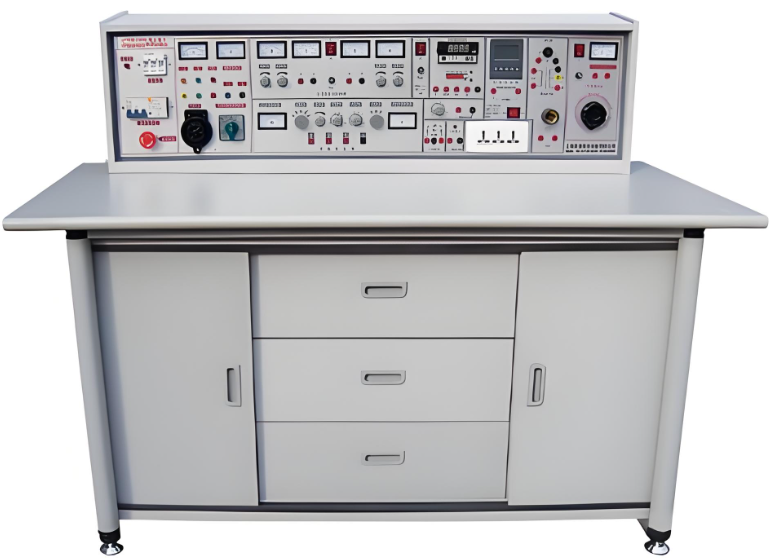

电工技能实训与考核实验室成套设备
● 产品特性：
鉴于国内各类企业对从业者工艺要点与操作技能高度熟练的急切需求，我司融合 “电子类”“机械类”“电子电器类”《电工技能实训》教学大纲，严格依循劳动及社会保障部所颁布的 “工人技术等级标准” 以及 “职业技能鉴定规范” 相关内容要求，契合国家教育职业技术培训 “培养技能，突出应用” 的宗旨，精心研发出这一款新一代应用产品。实训内容兼顾广泛性、科学性与实用性，学员借助安全用电、常用工具及仪表运用、电工基本技能特训、电动机安装维护与故障处理、电动机基本控制线路安装调试与维修、常用生产机械电气控制线路故障剖析与处理等项目实训，能够达到职业技能鉴定中级及以上水准。此设备不但是高等院校、中专、技校、职业学校以及各类培训机构助力学生踏入社会工作前的关键训练装备，而且也是考核机构衡量学生水平的绝佳工具。
● 实验台架构与性能：
1、电源及参数：
1.1、输入电源：采用三相四线电源，接入时指示灯亮起，清晰显示通电状态。
1.2、电源输出：配备嵌入式保险盒与漏电开关双重保护机制，外加一个应急开关，全方位保障用电安全。
1.2.1 监视电压表：借助换相开关精准指示三相输出电压，让使用者随时掌控电压情况。
1.2.2 三相电源输出：通过三相电源插座与安全接线座输出电压，并利用万能开关管控三相电的输出，极大提升操作安全性。
1.2.3 0 - 220V 电源输出：设置一组万能插座，可为各类仪器稳定供能，确保仪器正常运转。
1.2.4 可调交直流电源：一台 0.5KVA 单相调压器，能够输出 0～240V 交流电压，且电压输出配有指示表，一目了然。
1.2.5 恒流稳压电源：具备一路 0 - 30V 稳压输出，内置继电器自动换挡，搭配多圈电位器实现连续调节，便捷易用。其输出最大电流为 1.5A，设有预设式限流保护功能，输出由 0.5 级数字电流表、电压表精准指示，电压稳定度＜10⁻²，负载稳定度＜10⁻²，纹波电压＜5mv，性能卓越。
1.3、智能型交流电流表：精度高达 0.5 级，量程细分为 4 档，即 4mA，40mA，400mA，4000mA，具备超量程自动保护能力，电表面板上设有上下限预设报警与回差设定按钮，使用者可依据实验需求灵活更改任一量程的上下限报警数值和回差数据，既精准又安全可靠，操作极为便利。
1.4、智能型交流多功能测量电表：可同步测量电流 I、电压 U、功率 Kw、电能 Kwh、工作时间 T，实现多元数据采集，为实验分析提供全面支持。
2、实验操作桌：选用双面饰面板打造，质地坚实，不易变形、褪色。尺寸规格为 160×70×80cm，搭配铝合金框架，造型简约美观又大气。中间贴心设计抽屉，用于收纳工具，左右两侧各设储存柜，方便存放元器件，布局合理实用。
● 整套设备组成与配置（以二十四座为例）：
1、实验操作桌：共 12 张，采用一桌二座设计，操作桌桌面中央安置九孔通用继电控制实训插板（尺寸：45×70cm），继电控制实训时，只需依据电路要求插入电气元件，即可开展布线实验。元器件预先装在特制元件盒上，实验时插入通用底板就能无缝衔接持续实训，灵活便捷，大大提高实训效率。每张操作桌还配有一块胶皮 板，用于保护插板和桌面，无论是放置电动机、进行焊接操作，还是放置重物，都无需担忧损坏桌面。
2、示教控制台：由示教实验操作桌、实验台、演示控制屏组合而成，具备强大的管控能力，能够分别掌控 12 台学生实验台的电源，尺寸为 160×70cm，为教学演示提供有力支撑。
3、实验台：总计 12 台，每张学生实验操作桌上精准配置 1 台，确保每位学生都能拥有独立操作平台。
4、器材配备：人体复苏模型 1 个、灭火器 1 只，手电钻 3 把，表笔、扳手、尖嘴钳、钢丝钳、剥线钳等工具 13 套，电烙铁及烙铁架 25 套，MF－50 万用表 13 只，数字万用表 1 只，电度表 13 只，兆欧表 13 只，钳形表 13 只，转速表 1 只，绕线机 2 台，保险盒 39 只，配电板 26 块，熔断器 78 只，拉线开关，圆插座，平灯头各 26 只，20W 日光灯 13 套，交流电流表 39 只，交流电压表 13 只，换相开关 13 只，电阻一批，变压器组件 13 套，三相电动机拉具 1 套，钢锯架 13 把，单相电动机 13 台，三相 180W 鼠笼式电动机 26 台，100W 直流电机 1 台，交流接触器 52 只，组合开关 13 只，3H 铁壳按钮 13 只，热继电器 26 只，时间继电器 13 只，变压器 13 只，单刀开关 13 只，三相闸刀 13 只，信号灯 13 只，变压器绕线桌 1 张，双门立柜 2 个，学生凳 25 张，器材种类丰富齐全，充分满足各类实训需求。
● 实验项目：
1、低压验电表的规范运用。
2、灭火器的精准操作手法。
3、口对口人工呼吸法及胸外心脏压挤法观摩学习。
4、常用工具的熟练使用与精准识别。
5、常用导线的高效连接与绝缘恢复技巧。
6、电烙铁的专业拆装与精湛焊接技能特训。
7、电工识图能力强化训练。
8、配电板的科学安装。
9、室内配线的合理规划。
10、室内照明线路的规范安装。
11、电流表、电压表的精准安装。
12、万用表转换开关的熟练使用与准确读数。
13、交流电压的精确测量。
14、直流电压、直流电流的精准测量。
15、电阻的精准测量。
16、兆欧表、钳形电流表、接地电阻测定仪的专业使用。
17、常用开关类电器的精细拆装。
18、交流接触器的细致拆卸与组装。
19、热继电器与时间继电器的精心拆卸和组装。
20、常用启动器的结构深入观察及检测。
21、小型变压器的匠心制作。
22、小型变压器故障的精准排查与排除。
23、三相鼠笼式电动机的专业拆装与全面测试。
24、三相鼠笼式电动机运行的细致巡视。
25、三相鼠笼式异步电动机的定期精细检修。
26、三相鼠笼式异步电动机故障的深度分析。
27、定子绕组局部故障的高效排除。
28、单相电容式电动机绕组的熟练拆换。
29、单相电容式电动机故障的精准诊断与排除。
30、手动正转控制线路的规范安装与检修实践。
31、接触器点动正转控制的熟练掌握。
32、具有自锁的正转控制运用自如。
33、具有过载保护的正转控制灵活驾驭。
34、接触器联锁的正反转控制精准操控。
35、按钮联锁的正反转控制线路熟练构建。
36、按钮、接触器复合联锁的控制线路巧妙运用。
37、接触器控制 Y－△降压控制得心应手。
38、X62－W 型铣床主轴与进给电机的联锁控制精准把握。
39、时间继电器控制 Y－△降压起动控制熟练操作。
40、C620－1 型车床控制线路的模拟逼真安装。
41、直流电动机的拆装专业演示（教师）。
42、直流电动机的检修专业示范（教师）。
