通用电工、电子实验与电工、电子技能综合实训考核装置
一、概述：
通用电工、电子实验与综合实训考核装置，集成了“电工学”、“电工原理”、“电子技术”等课程的实验功能，并涵盖了“电工技能训练”、“电工实训”、“电力拖动控制线路与技能训练”、“电子技能训练”等实训项目。此外，该装置还可扩展至PLC可编程控制、变频技术等高级课程实验实训。实验部分在九孔万能通用实验板上灵活完成，涵盖交直流、振荡、磁路电路、运算放大器、整流电路、交直流放大电路、数字逻辑电路等实验。电工实训考核则在网孔板上进行，贴近工业现场，实训方法灵活多变，包括工具及仪表使用、电工基本技能训练、电动机的安装维护与故障处理、电动机基本控制线路的安装调试与维修等实训项目。电子技能实训则通过制作和调试多种实用新型电路，让学生掌握电子产品的工作调试、焊接和电路组装工艺。此装置是高等、中等、职校及技校实验室更新换代或新建扩建的理想选择。
二、特点：
集电工、电子实验与实训考核于一体，有效节省实验用房和管理人员。
实验部分元件盒体透明，直观性强，维修拆装便捷，元件盒可灵活插接于九孔万能实验板。
实训部分在网孔板上操作，更换方便，易于扩展功能或开展新实训项目。
实验实训项目丰富，装置功能全面。
配备电压型和电流型漏电保护器，以及单片机自动监控装置，确保设备和操作者安全。
参考配置为一室12台学生台，1台教师台，可根据学生人数灵活调整。
三、功能构成：
电源及参数：
输入电源：三相四线电源，输入时信号灯亮。
电源输出：总电源开启后，按下启动按钮，三相四线交流电源输出，有电压表指示。
可调交直流电源：0～240V连续可调，输出最大电流2A，同时有0-250V直流电源输出。
双路恒流稳压电源：二路输出电压0-30V，最大电流2A，具有电流预设功能。
直流稳压电源：固定+5V，电流0.5A。
低压交流电源：输出多种电压值，最大电流1.5A。
安全保护：设有电压型和电流型漏电保护器，以及单片机自动监控装置，确保安全。
函数信号发生器：可产生正弦波、三角波、矩形波，频率范围5Hz到550KHz。
单次脉冲源：每拨一次开关可输出一对正负脉冲。
计数脉冲：频率0.5Hz-300KHz，连续可调。
音频功率放大器：输入音频电压不低于10mV，输出功率不小于1W，音量可调。
直流数显毫安表：测量范围0-2000mA，具有数据存储与查询功能。
智能型真有效值交流电流表：测量范围0～5A，量程自动判断、切换，精度0.5级。
智能型功率、功率因数表：功率测量精度1.0级，能自动判别负载性质，并可存储数据。
四、全室构成与配备：

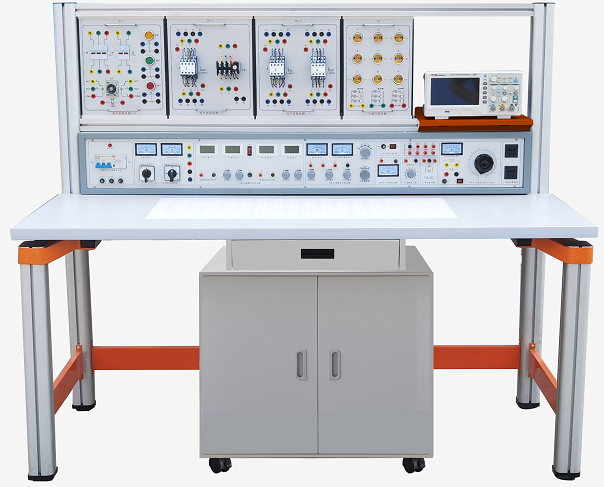

实验实训屏：共12个，每台学生台配备1个，左边为网孔板，右边为九孔万能实验板。
操作桌：共12张，铝木结构，桌面为高密度板，配备胶皮板保护，桌体下部为元件储存柜。
教师台：由实验实训演示屏、桌、学生用电源控制器组成，可演示实训并控制学生台电源。
实训部分：
低压验电笔的使用。
灭火器的操作方法。
急救技能：口对口人工呼吸法和胸外心脏压挤法。
常用工具的使用与识别。
导线的连接和绝缘恢复。
电烙铁的拆装与焊接技能训练。
电工识图训练。
电工布线工艺。
日光灯电路的安装接线。
单相电度表的直接接线与经电流互感器接线电路安装。
配电板安装与室内配线。
室内照明电路安装。
万用表的使用与读数。
电压、电流的测量。
电流表、电压表的安装。
电阻的测量。
兆欧表、钳形电流表、接地电阻测定仪的使用。
单相功率、功率因数的测量。
三相四线有功电度表的安装与接线。
常用开关继电器的拆装。
