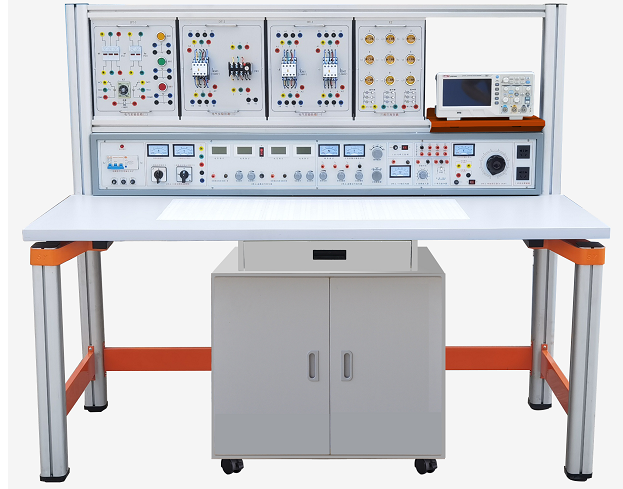

通用电工实验与电工技能综合实训考核装置
一、概述革新：
通用电工实验与电工技能综合实训考核装置，专为“电工学”、“电工原理”等课程实验设计，并完美融合“电工技能训练”、“电工实训”及“电力拖动控制线路与技能训练”等实训项目。此外，其可扩展性还涵盖了PLC可编程控制、变频技术等前沿课程实验实训。实验环节在创新的九孔万能通用实验板上实施，涵盖了交直流、振荡、磁路电路、运算放大器、整流电路、交直流放大电路等多样化实验。实训考核则在网孔板上进行，高度模拟工业现场，强调动手能力，实训方法灵活多变，涵盖了工具仪表使用、电工基本技能训练、电动机的安装维护故障处理、电动机基本控制线路的安装调试与维修、常用生产机械电气控制线路的故障分析与处理等核心考核项目。此装置是高等、中等、职校及技校实验室升级或新建扩建的理想之选。
二、特性提升：
集电工实验与电工实训考核于一体，有效节省实验空间与管理人员资源。
实验部分元件盒体透明设计，直观性强，盒盖与盒体采用先进压卡结构，便于维修拆装。元件盒可灵活插接于九孔万能实验板，构建多样化实验电路，促进学生知识灵活运用与快速掌握。
实训部分在网孔板上完成，操作便捷，更换灵活，贴近工业实际，易于扩展实训功能或开发新实训项目。
实验实训项目全面，装置功能完备。
配备电压型与电流型漏电保护器，结合单片机自动监控装置，确保过载或短路时自动切断电源，保障设备与操作者安全。
参考配置为一室12台学生台，1台教师台，可根据学生人数灵活调整。教师台兼具演示与控制学生台工作电源的功能。
三、技术性能强化：
工作电源：三相四线（或三相五线）～380V±5% 50Hz，确保稳定运行。
温度范围：-10℃～40℃，相对湿度＜85%（25℃），适应多种实验环境。
装置容量小于1KVA，节能环保。
重量200Kg，结构稳固。
四、功能构成细化：
电源及参数优化：
输入电源：三相四线电源，输入时信号灯亮，直观明了。
电源输出：总电源开启后，启动按钮激活三相四线交流电源输出，450V交流电压表精确指示输出电压。0/1开关独立控制三相电源输出。
可调交直流电源：0～240V连续可调交流电源输出，表头指示精确。最大输出电流2A，同时提供0-250V直流电源输出（配备0.5KVA单相调压器）。
双路恒流稳压电源：具备过载及短路保护功能，二路输出电压均为0-30V，内置继电器自动换档，多圈电位器连续调节，使用便捷。输出最大电流2A，预设电流值功能提升实验效率。电压稳定度与负载稳定度均小于10-2，纹波电压低于5mv。
直流稳压电源：固定+5V，电流0.5A，满足基础实验需求。
低压交流电源：提供2V至24V的低压交流电源输出，最大电流1.5A，满足多样化实验需求。
安全保护升级：电压型与电流型漏电保护器双重保护，单片机自动控制全程监控装置过载或短路，确保安全。
函数信号发生器（正弦波、三角波、矩形波）功能拓展：
频率范围：5Hz至550KHz，分五个频段，满足不同实验需求。
频率指示：Hz表直接读出，直观便捷。
电压输出范围：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz；矩形波、三角波输出范围及调节方式详细列明，确保实验精度。
直流数显毫安表与智能型真有效值交流电流表：采用高性能元件设计，具备自动与手动量程，测量精度高，数据存储与查询功能强大，提升实验效率与准确性。
智能型功率、功率因数表：采用先进DSP与AD转换器设计，通过键控、数显窗口实现人机对话功能控制模式。功率测量精度高，能自动判别负载性质，并存储测量数据，供随时查阅。
五、全室构成与配备：
实验实训屏：12个学生台各配备1台，铁质双层亚光喷塑材质，左边网孔板，右边九孔万能实验板，下部集成电源、信号及控制单元。
操作桌：铝木结构，桌面采用高密度防火防水耐磨板。共12张，一桌二座，配备胶皮板保护桌面，桌体下部为元件储存柜。
教师台：由实验实训演示屏、桌、学生电源集成控制器组成，兼具演示与控制学生台工作电源的功能，提升安全系数。
六、参考实验实训项目：
A：实训部分：
低压验电笔与灭火器的使用方法。
急救技能掌握：口对口人工呼吸法与胸外心脏压挤法。
常用工具识别与使用、导线连接与绝缘恢复。
电烙铁拆装与焊接技能训练。
电工识图与布线工艺训练。
日光灯电路与单相电度表接线电路安装。
三相四线有功电度表安装接线及其经电流互感器的应用。
常用开关继电器与交流接触器的拆装与检测。
小型变压器制作、故障检查与排除。
三相鼠笼式电动机的拆装、测试与运行巡视。
三相鼠笼式异步电动机故障分析与排除。
单相电容式电动机绕组拆装与故障处理。
多种电动机控制线路的安装与检修训练，如手动正转控制、接触器点动正转控制、具有自锁与过载保护的正转控制等。
复杂控制线路模拟安装，铣床主轴与进给电机的联锁控制、车床控制线路模拟安装等。
直流电动机的拆装与检修训练（教师演示）。
