液压综合实验台

液压综合实验台

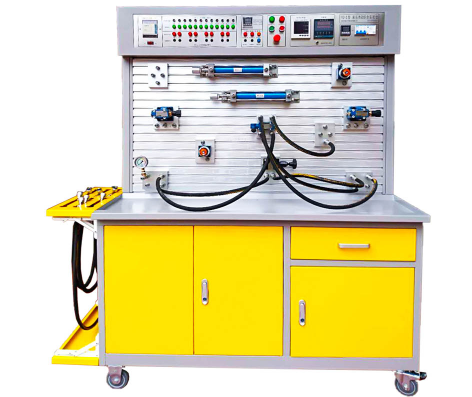

液压传动综合实验平台

一、技术参数详解：

1. 电源配置：支持三线五线AC380V±10% 50HZ的输入电源电压，满足广泛电力环境需求。

2. 直流供电：模块和元件采用DC24V，4.5A的直流电压，并配备自动短路保护功能，确保使用安全。

3. 运行环境：实验平台可在-10℃至+40℃的温度范围内，相对湿度小于85%（25℃）且海拔低于4000m的环境中稳定运行，防尘防潮设计提升耐用性。

4. 外观设计：实验平台尺寸为1600mm620mm1850mm，结构紧凑，节省空间。

5. 压力范围：额定压力不超过6.3Mpa，确保实验安全。

6. 设备重量：净重约为220kg，结构稳固。

7. 液压泵组：配备叶片泵和进口驱动电机（如台湾神宇品牌），公称容积50L，功率1.5KW，额定压力6.3Mpa，转速1450r/min时流量达10L/min，具备高效能。

8. 仪器仪表：集成流量传感器、温度传感器、光电传感器等多种功能完备的仪器仪表，为液压实验提供坚实基础。

二、主要特性阐述：

1. 实验台设计：采用全钢框架，泵组采用封闭隐藏式设计，实验台配备抽屉、存储柜和液压油管支架，方便操作。回油盘设计合理，带有自锁万向轮，便于移动和定位。

2. 实训屏构造：实训屏选用航天铝材质，设计为“T”型沟槽形式，便于快速安装和更换液压元件。

3. 连接与密封：采用闭锁式快换接头，确保实验过程中无漏油现象。

4. 电气元件：精选电气元件，如台湾明纬电源、HGG海格电气开关、欧姆龙继电器组等，确保性能稳定。

5. 安全保障：设备具备电气接地、漏电保护（漏地电流超30mA自动断电）、缺相保护等功能，控制电路采用24V直流安全电压，确保实验安全。

6. 软件支持：配备德国FESTO FluidSIM3.6液压仿真软件和虚拟液压回路组态仿真软件，提升教学效果。

7. 控制方式多样：支持PLC控制、继电器控制、手动控制等多种控制方式，满足实验需求。

三、配套软件介绍：

1. 虚拟液压组态仿真软件：与液压实验台硬件实现通讯和控制，实时显示液压油流动方向、液压阀工作状态等，提升实验直观性。

2. 德国FESTO液压仿真软件：支持阀结构演示、回路设计、参数调整及仿真动作等功能，提高实验效率。

四、实验项目概览：

1. 液压元件结构与性能测试实验：深入了解液压元件的构造与性能。

2. 液压回路组态演示与控制实验：通过组态软件实时显示液压回路工作状态，提升实验效果。

3. 液压基本回路实验：涵盖压力、速度、方向控制回路等多种实验，全面掌握液压回路知识。

4. PLC电气控制实验与机电液一体化控制实验：学习PLC编程、与计算机通讯等技能，优化液压传动控制方案。
