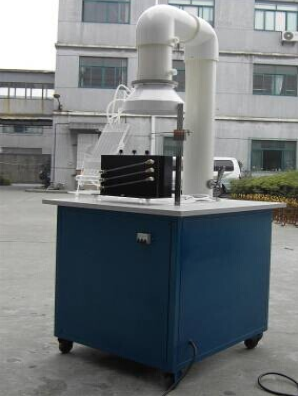

排气罩性能测定实验台

排气罩性能测定实验台

排气罩性能评估实验装置-技术规格与实验概览：

一、技术规格细节：
1、装置尺寸：该实验台占地面积为1200毫米宽，900毫米深，整体高度达到1700毫米，专为适应多种实验需求而设计。
2、电力配置：操作电压设定为标准的220伏特，配备的功率为750瓦特，确保稳定运行同时满足实验强度要求。

二、实验目标概述：
1、掌握测定技巧：通过排气罩这一实例，深入学习如何准确测量通风系统中局部组件所产生的阻力。
2、局部阻力系数探究：分析并计算排气罩的局部阻力系数，以理解其对整体通风效率的影响。
3、流量参数研究：探讨流量系数及具体流量的测定方法，为优化通风设计提供数据支持。
4、内部压力分布洞察：利用实验手段，直观了解排气罩内部压力分布情况，为改善气流路径提供依据。
5、性能综合评价：综合各项测试数据，全面评估排气罩的实际工作效能，为选型与改进提供科学依据。

三、核心配置组件：
1、排气罩组件：特制的局部抽吸排气罩，模拟实际应用场景，便于精确测量。
2、流速测量工具：采用毕托管，精确测量气流速度，为阻力及流量计算提供基础数据。
3、压力差测量仪：配备压差计及斜管微压计，用于测量排气罩内外压力差异，揭示压力分布规律。
4、动力源：低噪音多翼风机，提供稳定且可控的气流，减少实验干扰。
5、管路系统：连接各部件的管路，确保气流顺畅，便于调节与测量。
6、风量调节装置：调节风门，用于调节进入排气罩的气流量，满足不同实验条件需求。
7、测量辅助工具：高度尺，精确测量实验中的空间距离，确保数据准确性。
8、安全保护装置：安装漏电保护器，保障实验操作人员的安全，防止电气事故。
