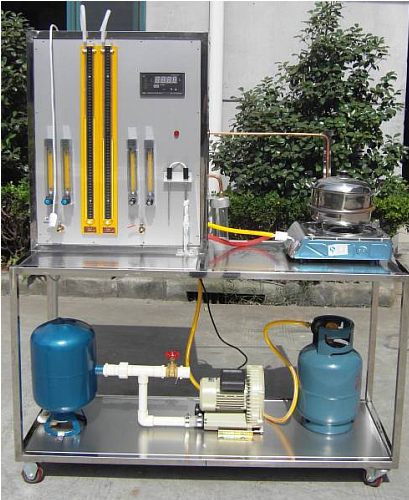

燃气灶具热工性能测定装置

燃气灶具热工性能测定装置

燃气灶具热效率测试系统-功能特性与核心配置：

1、功能概述：

• 专用于精确测定燃气灶具的热负荷及热效率，为产品质量控制和能效评估提供关键数据。

2、装置尺寸：

• 外形尺寸设计为1400毫米（长）×500毫米（宽）×1600毫米（高），确保实验操作空间充足且布局合理。

核心配置清单：

1、基础实验设备：

• 配备燃气灶、燃气调压器，用于调节和稳定燃气供应，确保测试准确性。

• 湿式气体流量计，量程0-2立方米/小时，分度值精确至0.02升，实时监测燃气流量。

• 标准铝锅及搅拌器，搭配温度计，用于模拟烹饪过程，评估热效率。

2、专业测量工具：

• 家用液化石油气标准燃气灶1台，符合行业标准，确保测试结果的可靠性。

• 标准锅（直径26厘米）1套，内含搅拌器及精密温度计，确保测试条件的一致性。

• 精密水银温度计两支，分别覆盖0～50℃和50～100℃量程，最小刻度均为0.1℃，提供高精度温度测量。

• 水银温度计1支，量程0～50℃，最小刻度0.1℃，分度值≤0.5℃，用于辅助温度监测。

3、高精度计量仪器：

• 电子天枰，测量范围0～20千克，分度值高达0.001千克，精确称量实验材料。

• 燃气调压器，技术参数包括放散压力范围RAF：0.0001～0.01Mpa，AFG：0.01～0.06Mpa，工作温度范围－40℃～60℃，口径DN8，确保燃气供应的稳定性和可调性。

• U型压力计，测量范围涵盖±2500Pa和0-5000Pa，用于测量气体压力变化。

• 电子秒表，分度值精确至0.01秒，记录实验时间，提高数据精确度。

4、环境参数监测：

• 水银大气压力计，分度值≤10Pa，附带温度计，分度值0.2℃，用于监测实验环境的大气压力和温度，校正实验结果。
