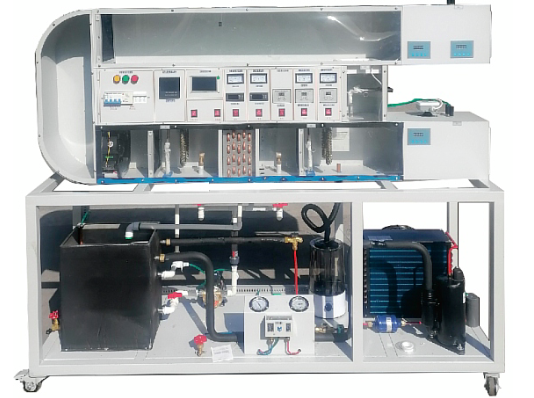

空气调节过程实验台

空气调节过程实验台

一、空气调节过程实验台概述

本空气调节过程实验装置是依据国家劳动和社会保障部编写的《制冷设备维修工》职业技术、职业资格培训教材，以及教育部关于高职高专教育人才培养工作的指导意见而精心研发。该实训装置主要面向大中专、高职高专及技工院校的制冷专业学生，适用于《制冷基础》、《制冷设备维修工》、《空调器维修》及《空调技术》等课程的实训教学。

二、技术参数概览

1. 环境温度：适用范围为-10℃至40℃，海拔限制在4000米以下。

2. 电源电压：采用三相五线AC380V电源，频率为50Hz。

3. 功率：整机功率为3KW，满足实验需求。

4. 制冷量：达到1100W，有效实现制冷效果。

5. 制热量：含加热器在内，制热量可达3000W。

6. 制冷剂：选用R22制冷剂，确保制冷效果稳定。

7. 外形尺寸：整体尺寸为2000×600×1700mm，结构紧凑合理。

8. 安全保护：装置具备过压、过流、过载及漏电保护措施，符合国家标准。

三、功能特性

1. 模拟实验：可模拟不同季节的室内室外环境，进行集中式空调系统的空气调节实验。

2. 循环形式：支持直流式、封闭式（再循环式）和一次回风式三种循环形式的空气处理过程。

3. 空气处理：能对空气进行加热、冷却、加湿和除湿等处理，满足多种实验需求。

4. 测量与计算：可对空气的温度、湿度、流量进行测量，并计算各空气处理过程中的热量和湿量得失，进行热、湿平衡分析。

四、基本配置与功能

1. 主机架：采用坚固的40*40铁质双层亚光密纹喷塑结构，底部装有万向轮，便于移动。

2. 显示屏：配备5寸触摸屏，可测量并显示多达12路的温度和湿度数据，方便教学计算与数据对比。

3. 压力仪表：提供高压和低压两种压力表，分别测量制冷系统的高压和低压压力。

4. 制冷系统：由压缩机、风冷冷凝器、水冷蒸发器、节流装置等组成，为实验提供冷源。

5. 保护机制：制冷系统安装高低压保护装置，确保系统安全稳定运行。

6. 冷热媒水系统：形成水循环系统，满足实验需求。

7. 喷淋系统：形成喷淋水循环系统，支持多种实验模式。

8. 流量计：采用玻璃转子流量计，直接读取冷热媒水流量。

9. 风道：采用PPR喷塑结构，正面为透明玻璃，便于观察实验过程。

10. 蒸汽加热器：为风道提供加湿功能。

11. 测量仪表：测量加热功率和压缩机功率，实现智能控制。

12. 风机调节：引风机风速度可调节，满足实验需求。

13. 风速度传感器：测量系统风速度，并在上位机上显示。

14. 表冷器：专业设计，面积适中，满足实验要求。

15. 智能风阀：安装三个可调智能风阀，实现进风、排风、回风的灵活调节。

16. 风阀控制器：数字控制风阀角度，关机自动复位。

17. 喷淋头：配备两个带过滤网的喷淋头，确保喷淋效果。

五、实验目的

1. 演示空调过程：展示全直流式、循环式及一次回风空调过程。

2. 热量计算：通过实测数据计算空调过程中的热量及热平衡误差。

3. 压缩机性能测定：测定制冷压缩机的性能表现。

4. 工况改变实验：通过改变风量、温度、流量等工况，观察实验效果。

5. 换热器性能实验：测定加热器、表冷器等换热器的性能。

6. 喷淋换热演示与测定：展示并测定喷淋换热过程及性能。
