数控加工中心

数控加工中心

一、数控加工中心核心构造及特性详解

1、该数控加工中心的机身底座、滑块、工作台、立柱、主轴箱等核心基础部件，均采用高强度铸铁材质，其金相组织稳定，内部设计有网状加强筋，确保了基础部件的高刚性和出色的抗弯减震能力。这些基础部件经过树脂砂造型、喷砂回火及震动实效处理，从而确保了机床在长期使用中精度的稳定性，为机床性能的持续稳定提供了坚实保障。立柱底部采用独特的A字形跨式结构，与大箱体底座相结合，有效减轻了重切削时产生的机身振动。

2、机床底座设计宽大厚实，重量充足且重心低，支承结构优异，为高速、高精度的加工任务提供了强有力的支持。同时，两侧设计有大坡度的宽斜槽，便于排屑，并对吊装铲运进行了科学规划。

3、立柱采用人字形设计，支承稳固，显著提高了抗扭曲及冲击的能力。主轴箱体、滑鞍、工作台等部件均经过精心设计，充分考虑了高速、高精度加工的需求。

4、床身及主要部件均选用高规格的优质铸铁，通过领先的全树脂砂浇铸成型工艺及多次时效处理，大幅提升了机床结构的精度和稳定性，使其能够轻松应对高速度、高精度的加工挑战。

5、机床的关键结构件均由五面体加工中心、龙门导轨磨、专用镗铣卧加等大型进口高精度数控设备加工而成，工艺精湛，精度卓越。

6、机床的功能部件，包括主轴、滚珠丝杠、导轨、润滑装置、联轴器、丝杠轴承等，均选用进口或国内知名品牌的产品，品质可靠，经久耐用。

7、三轴进给系统均采用超音频淬头工艺，耐磨性强，精度保持性能优异。主轴系统结构设计先进，回转精度高，抗振性能强，切削性能卓越。

8、三轴滚珠丝杠均采用预拉伸安装方式，有效提升了丝杠的刚度，最大限度地减少了因高速运转产生的热变形误差。

9、滚珠丝杠轴承选用专用丝杠轴承，显著提高了进给轴的轴向刚性、精度和抗冲击力。

10、滚珠丝杠与交流伺服电机轴通过弹性联轴器实现无间隙直联传动，确保了机械运动的精准定位。

11、机床配备自动润滑系统，对导轨和滚珠丝杠进行定时定量润滑，有效提升了机床的加工精度和使用寿命。

12、机床采用全防护罩设计，整体钣金防护底盘结合合理的水油电气处理，使机床整体外观新颖美观、可靠实用。

13、机床配备独立冷却水箱，铁屑及冷却液回收方便，无飞溅渗漏现象，为工厂管理和工作区域的卫生提供了有力保障。数控系统及驱动单元均选用著名品牌的成熟产品；PLC历经多年应用验证，安全可靠；机床电气设计精良、工艺规范、电器元件均选用国内知名品牌，故障率低、经久耐用。

14、机床装配工艺精细，运动部分经过激光干涉仪和球杆仪的精度补正，大幅提升了机床的运行精度，其机械精度远超国家标准。

二、设备应用范畴及适应性解析

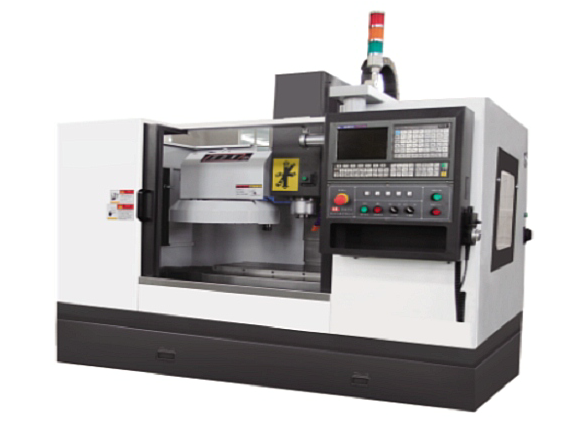

立式加工中心作为一种三轴控制的现代化加工机床，可配备华中、发那科等知名品牌的数控系统，并搭配斗笠式12T刀库，能够自动连续完成对零件的铣、钻、镗、攻等多种工序。该设备适用于大批量生产各种平面、孔、复杂形状表面的加工任务，能够节省工装、缩短生产周期、提高加工精度，其应用场合极为广泛。

机床大件采用稠筋封闭式框架结构，刚性高、抗振性好。床身、立柱、铣头、床鞍、工作台等大件均选用高强度铸铁材质，组织稳定，品质卓越。合理的结构与加强筋的搭配，确保了基础件的高刚性。宽实的机床床身、箱型腔立柱以及负荷全支撑的导轨设计，能够确保加工时的强大负载能力。

机床X、Y向导轨采用直线导轨（即线轨），确保了机床移动的轻松、平稳。Z向导轨则采用贴塑-淬硬导轨组合设计，确保了垂直方向的稳定性。

主传动系统采用伺服主轴电机、同步带轮及同步齿形带传动方式，传动噪声低。主轴在8000RPM范围内可实现无级变速，对各类零件的加工具有极强的适应能力。主轴组件整套进口，性能可靠稳定，确保了加工精度。X、Y、Z三轴均采用高精密滚珠丝杆，并搭配预压式双螺帽设计，确保了最低背隙。三轴滚珠丝杆选用精密级滚珠丝杆专用轴承，运转精度高。滚珠丝杆与伺服电机通过绕性联轴器实现直联传动，效率高、背隙小。
