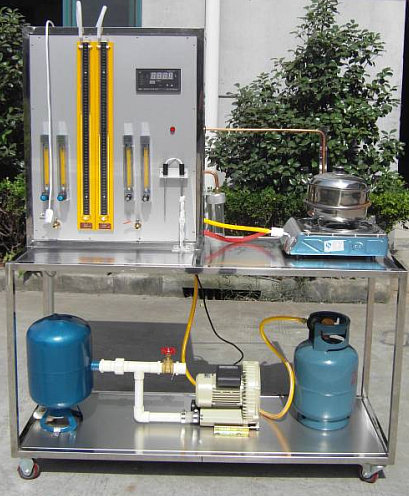

燃气灶具热工性能测定实验台

燃气灶具热工性能测定实验台

燃气灶具热效率与热负荷测试系统 - 功能及配置详解

一、系统核心功能：
1、精准测定燃气灶具的热负荷及热效率，为灶具性能评估提供可靠数据。

二、系统整体尺寸：
1、外形尺寸设定为1400×500×1600，确保足够的操作空间与观测视野。

三、核心配置组件：
1、测试设备组合：包括燃气灶、燃气调压器、湿式气体流量计、标准铝锅、温度计、U型压力计、秒表、大气压力计、干湿温度计、搅拌器、小型气源钢瓶以及可活动支架等，全面满足测试需求。

2、标准燃气灶：配备1台家用液化石油气标准燃气灶，确保测试环境的标准化。

3、标准测试锅具：提供1套26cm标准锅，附带搅拌器及温度计，确保测试过程的精准控制。

4、流量计量：采用湿式气体流量计，量程0-2m³/h，分度值不大于0.02L，精确测量燃气流量。

5、温度监测：配置精密水银温度计两支，分别覆盖0～50℃与50～100℃量程，最小刻度均为0.1℃；另有一支水银温度计，量程0～50℃，最小刻度0.1℃，分度值≤0.5℃，满足不同温度测量需求。

6、质量测量：电子天枰，测量范围0～20kg，分度值为0.001kg，精确测量测试过程中的质量变化。

7、燃气调压：燃气调压器技术参数包括放散压力范围RAF：0.0001～0.01Mpa，AFG：0.01～0.06Mpa，工作温度－40℃～60℃，口径DN8，确保燃气供应的稳定与安全。

8、压力监测：U型压力计，测量范围涵盖±2500Pa与0-5000Pa，满足压力测量的多样需求。

9、时间记录：电子秒表，分度值为0.01s，精确记录测试过程中的时间变化。

10、大气压力与温度测量：水银大气压力计，分度值≤10Pa，并附带温度计，分度值0.2℃，全面监测测试环境的大气压力与温度
