燃气管网水力工况模拟实验平台 - 深度探索城市燃气管道网络构建及其优化管理

一、实验平台概述：
燃气管网水力工况模拟实验平台旨在深入解析城市燃气管道网络，无论是环网还是枝网，其布局均依据工业和民用用户的实际用气需求以及城市地理特征进行全面规划。对管网进行系统性测试、深入分析以及适时处置，对于预防火灾、爆炸、中毒事故，降低输气损失，提升供气可靠性具有至关重要的作用。

二、实验核心目标：

1. 掌握实验平台运行原理及操作技巧：全面了解燃气管网水力工况模拟实验平台的工作原理及其使用方法，为后续的实验操作打下坚实基础。

2. 演示管网压力分布及事故工况变化：通过实验平台，直观展示燃气环状管网与支状管网在正常及事故工况下的压力分布情况。

3. 绘制用户工况压力曲线：依据实验结果，绘制出不同用户工况下的压力曲线，为管网优化提供数据支持。

三、技术规格参数：

1. 外观尺寸：1800×1600×500mm，确保实验平台具有足够的操作空间与观测视野。

2. 电气配置：工作电压220V，功率250W，确保实验平台稳定运行。

3. 旋涡气泵：采用YX-21D-1型号，功率0.4KW，电压220V，风量83m³/h，压力11kpa，提供稳定的气源。

4. 稳压罐：主体直径250mm，长度450mm，确保气源的稳定供给。

5. 流量计：管道式流量计，量程1.6-16m³/h，精确测量燃气流量。

6. 压力监测：单管压力计，前接稳压罐，确保压力测量的准确性。

7. 管网模拟：多节点模拟管网，真实还原城市燃气管道网络的复杂性。

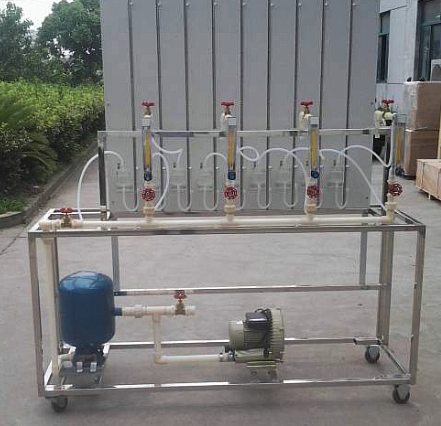

四、实验平台结构及配置：

1. 主体框架：采用不锈钢材质的实验台，坚固耐用，易于清洁。

2. 气源供给：旋涡气泵，提供稳定的气流，满足实验需求。

3. 稳压系统：稳压罐，确保气源压力的稳定，提高实验数据的准确性。

4. 管网结构：包括供气干管与用户支管，模拟真实管网布局。

5. 流量监测：用户流量计，精确测量每个用户的燃气流量。

6. 压差测量：压差板，设有9只单管压力计，分别测量干管起点压力、用户支管压差及最终用户阻抗等关键参数。

7. 实验调控：通过调整泻流阀、用户流量及尾阀，模拟不同工况下的管网运行，进行深入分析与研究。
