建筑材料热阻热流计法测量实验装置

建筑材料热阻热流计法测量实验装置

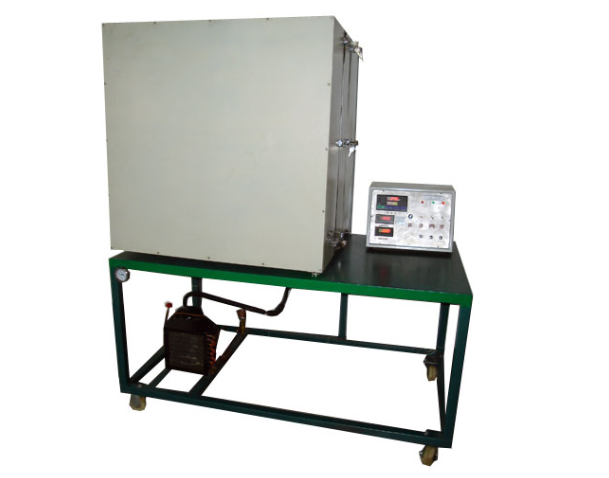

建筑材料热阻与热流计法测量实验系统-实验宗旨与核心配置

一、实验核心目标：

1. 精准测定建筑围护结构的热阻及其传热系数，为建筑能效评估提供科学依据。

2. 适用于科研领域，尤其针对厚度小于150mm的建筑围护构件进行深入研究。

二、关键组件概述：

1. 热箱模块：用于模拟建筑围护结构一侧的热环境。

2. 热箱温控系统：精确控制热箱内温度，确保实验条件的稳定性。

3. 加热组件：安装于热箱热面，提供稳定的热源。

4. 温度传感器（热电偶）：实时监测热箱及实验样品的温度变化。

5. 热流密度计：测量通过建筑围护结构的热流，是实验数据的关键来源。

6. 温度记录装置：记录并存储实验过程中的温度数据。

7. 热阻数据采集系统：自动采集并处理热阻相关信号，提高实验效率。

8. 多功能信号巡检仪：支持多路信号同步检测，确保数据的全面性和准确性。

9. 数据处理与分析软件：提供便捷的数据导入、处理及报告生成功能。

10. 冷却装置：维持热箱另一侧的温度稳定，形成温差，便于热流测量。

11. 实验台架（不锈钢材质）：为整个实验装置提供稳固支撑，确保实验的顺利进行。

三、关键性能指标：

1. 电源规格：支持三相四线制220V±10%的输入电压，总功率达到3000W，满足实验高能耗需求。

2. 整体尺寸：装置外形尺寸为2000×1000×1600mm，设计紧凑且合理，便于实验操作与空间利用
