中温法向辐射率测量装置-实验宗旨与构造细节

一、实验主要目标：

1. 采用净辐射对比法，对中温辐射环境下的物体黑度进行定性评估。

2. 在恒温条件下，分别测量“待测试样”与“标准黑体”（经特殊熏黑处理）在辐射作用后的温度变化。

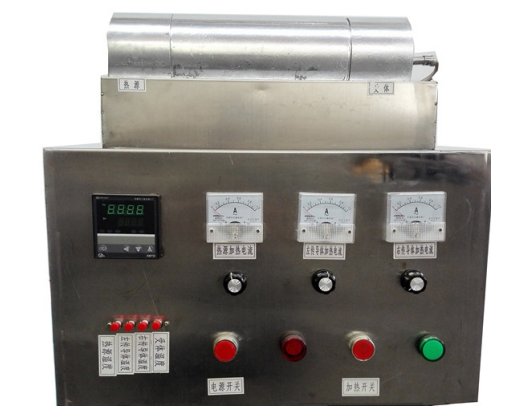

二、核心组件概览：

1. 辐射源与传导组件：包括发射体与传导体，用于产生并传递辐射能量。

2. 接收体：分为原色接收体与熏黑接收体，用于接收辐射并反映不同表面的辐射吸收特性。

3. 测温系统：采用PT100热电阻，具备0.1℃的分辨率，确保温度测量的高精度。

4. 温度调控仪表：集成PID调节功能的控温测温仪表，实现温度的精确控制与监测。

5. 电源与调压模块：50V直流稳压电源配合高精度PID调压加热电子集成模块，为加热器提供稳定且可调的能量输入。

6. 显示仪表：数显直流电压表与电流表，实时显示电路状态，便于实验监控。

7. 实验平台：可选配不锈钢实验台，为整个实验装置提供稳固的支撑。

三、关键性能参数：

1. 电源规格：设备支持单相AC220V±10% 50Hz的输入电源，总功率为600W。

2. 加热能力：内置三组各200W的加热器，最高加热温度不超过100℃。通过精确调控三组加热器的电压，可维持热源与传导体测温点的恒定温度，便于辐射后温度的准确测量。

3. 温度测量精度：配备智能温度控制仪表，采用PID调节控温技术，实现±0.2℃的测量精度。

4. 物理尺寸：整体尺寸为500×300×400mm，采用不锈钢支架设计，既稳固又美观。
