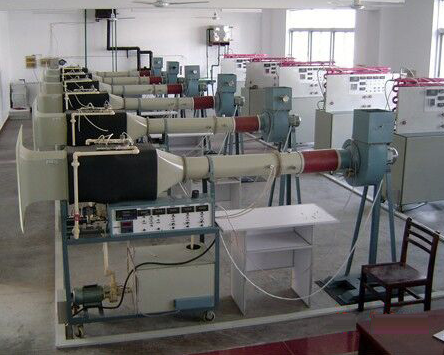

气—液式翅片管换热器实验台

气—液式翅片管换热器实验台

气-液型翅片管热交换器实验平台-实验宗旨：

1、深入探究翅片管式热交换器的构造细节，增进对其工作原理的理解。

2、熟练掌握换热效率及流动阻力的测试方法，提升实验技能。

核心组件概览：

1、配置耐腐蚀循环水泵，确保流体循环稳定且持久。

2、采用转子流量计，精确测量流体流量，为实验数据提供可靠依据。

3、核心部件为翅片管式热交换器，实现高效热交换。

4、设计风洞实验段，模拟真实风场环境，便于观测与分析。

5、装配离心式风机，提供稳定的风源，满足实验需求。

6、集成自动调节风门，灵活调控风量，优化实验条件。

7、配备笛形管及差压测风速装置，精确测量风速及风压。

8、加热系统采用固体调压模块无级调节，确保温度控制精准。

9、控制测试仪表箱集成各类仪表，便于实验操作与数据记录。

10、采用不锈钢加热水箱，耐腐蚀且保温效果好。

11、巡检仪实时显示温度数据，便于监控实验过程。

12、专门测量水和风的阻力及风速，为实验分析提供关键数据。

13、整体结构基于不锈钢台架及控制屏，稳固且易于操作。

2型增强配置：

• 增加带标准信号的多路万能信号输入巡检仪，提升数据采集精度与灵活性。

• 增设带标准信号的数显电流表电压表，实时监测电流电压变化，确保设备安全运行。

• 配备文丘里流量计配差压传感器测流量，提高流量测量的准确性。

• 提供专业软件支持，便于数据处理与分析，提升实验效率与成果质量。

技术规格参数：

1、工作配电要求为380V，额定功率为10.5千瓦，满足实验设备运行需求。
2、外形规格为3500毫米×500毫米×1650毫米，适应多数实验室空间布局。
