饱和蒸气P-T关系实验仪

饱和蒸气P-T关系实验仪

饱和蒸汽压力与温度关系实验装置-实验宗旨：

1、测定并记录一系列在饱和水液面压力下对应的饱和蒸汽温度数据，进而绘制出精确的P-T关系曲线图。

2、提供一个直观的观测平台，使实验者能够亲眼目睹在不同压力和温度条件下水沸腾的实时现象。

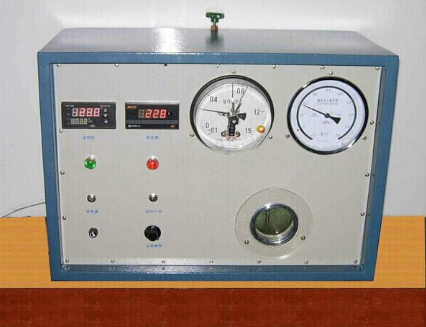

核心构成部件概述：

1、采用坚固耐用的钢制烤漆外壳，设计精美且防护性强，共配备1个。

2、配备高精度电流表1台，用于监控电流变化，确保设备安全运行。

3、内置高效能高压电蒸汽发生器，材质选用优质紫铜，确保导热性能优越，整套设备1套。

4、集成高低压控制压力表系统1套，精确显示当前压力状态，便于实验操作与数据记录。

5、配备两块钢化玻璃视窗，提供清晰的观察视野，便于观察实验过程中的沸腾现象。

6、安装高灵敏度温度传感器1套，实时监测蒸汽温度变化，数据准确可靠。

7、集成温度控制仪1套，实现温度的精确调控与显示，提高实验精度。

8、装备高品质316不锈钢排气阀1只，耐腐蚀，确保长期稳定运行。

技术参数详解：

1、设备外观尺寸提供两种选择：（A型）600毫米×400毫米×500毫米，（B型）600毫米×250毫米×500毫米，满足不同实验空间需求。

2、工作电压设定为标准的220伏特，额定功率500瓦特，确保设备高效稳定运行。

3、适宜的工作环境温度范围为-10摄氏度至+40摄氏度，适应多种实验室条件。

4、环境湿度要求相对湿度低于85%（在25摄氏度下），保持设备内部干燥，延长使用寿命。

5、蒸发器采用3毫米厚度的紫铜管制作，具备优秀的热传导性能，确保蒸汽生成效率。

6、特别配备专用加水工具，可直接在阀门处便捷加水，简化实验操作流程。
