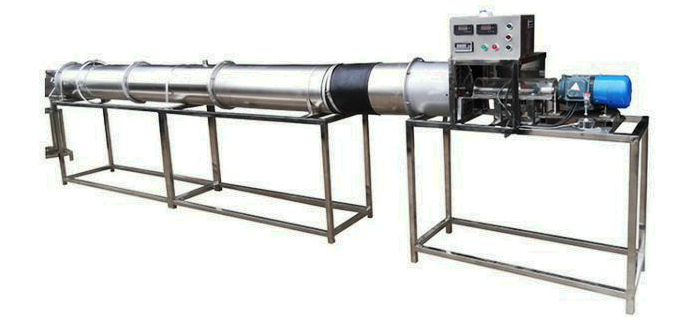

轴流式风机风室性能实验台

轴流式风机风室性能实验台

轴流式风机风室性能实验平台-实验宗旨：
本次实验的核心目标是评估轴流式风机在不同静态可调动叶安装角（具体为15°、20°、25°）下的风室性能。通过采用双级变速电机驱动的主轴，我们旨在全面测试并分析风机的各项关键性能指标。

一、核心配置概览：

1. 双级变速电机：作为动力源，提供可变的转速输出，以满足不同实验条件下的需求。

2. 力矩与重力传感系统：集成测力矩重力传感器，精确测量风机运行时的负载与重力变化。

3. 气流整流与测量组件：包括整流栅、测试风管、可调节风门及毕托管，确保气流稳定并准确测量流速。

4. 压力与流量监测：配备流量测试差压传感器与静压测试差压传感器，全面监控风室内的压力与流量状态。

5. 转速与数据显示：通过测转速装置与万能信号输入巡检仪，实时显示转速、流量、重力、温度、差压等关键参数。

6. 结构支撑与电气系统：不锈钢支架提供稳固支撑，配电箱确保电气安全及实验操作便捷。

二、技术参数细节：

1. 电源规格：系统采用三相AC380V±10% 50Hz电源供电，总功率需求为1.5KW。

2. 风机特性：轴流式离心风机设计，支持双级变速，风量达2000 m³/h，风压可达1000 Pa，同样配备1.5KW功率电机。

3. 流速测量：毕托管流量计配合斜管微压计，测量范围覆盖-10至700Pa，精确捕捉流速变化。

4. 重力传感：采用轮辐式称重传感器，量程设定为0-20KG，精确监测风机运行中的力学变化。

5. 实验风道结构：风道采用耐腐蚀的304不锈钢材质，分为风口、实验、测试等段，通过法兰螺母连接，便于维护与调整。

6. 综合监控系统：集成高精度温度传感器与万能信号输入巡检仪，实时显示并记录温度、阻力、流速、功率、转速、扭矩等实验数据，同时支持手动风门调节风量。

7. 平台尺寸与移动性：整体尺寸为3500×500×1200mm，设计为不锈钢可移动支架，配备双刹车轮，确保实验环境的灵活布置与安全性。
