多功能附面层实验设备

多功能附面层实验设备

多功能附面层实验装置 - 实验宗旨与目标：

1、掌握流体绕流物体表面压力分布测量技术：本实验旨在教授学员如何运用专业方法测量流体在绕流物体（如圆柱、机翼等）时，其表面所形成的压力分布情况。

2、对比实际与理想流体绕圆柱体的压力分布：通过实际操作，让学员直观了解实际流体在绕圆柱体流动时，其表面压力分布的特点，并与理想流体状态下的压力分布进行对比分析，深化对流体动力学特性的理解。

3、学习机翼表面压力分布的测量：教授学员如何测量流体在绕流机翼时，机翼表面的压力分布情况，这是理解机翼升力与阻力产生机理的关键步骤。

4、探究冲角对机翼表面压力分布及边界层特性的影响：通过改变机翼的冲角，测量并记录不同冲角下机翼表面的压力分布，同时测定平板不同截面处的边界层厚度及其内部的速度分布剖面，以深入探究冲角对机翼气动性能的影响。

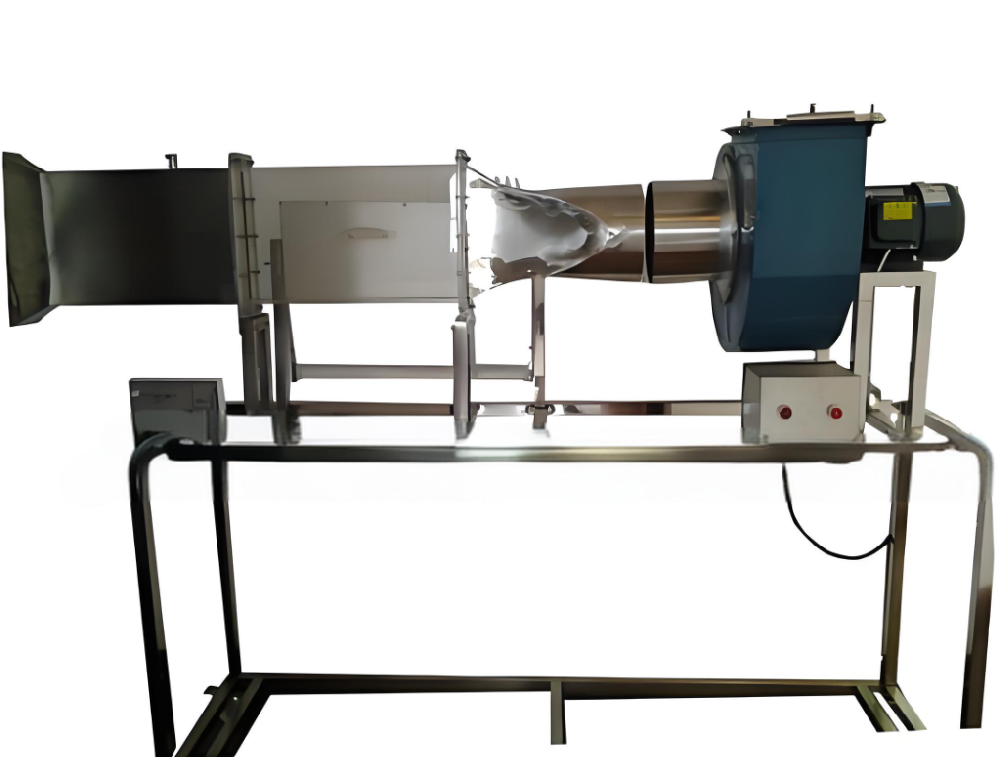

二、核心配置概览：

• 多翼式低噪音离心风机：提供稳定且低噪音的风源。

• 可视化实验风洞：便于观察流体流动状态及实验现象。

• 自动调节风门：精确调控风量，满足实验需求。

• 斜管微压计：用于测量前后阻力压差及流量压差。

• 可调角度24管微压计：高精度测量圆柱及机翼试件各点的压力分布。

• 移动游标尺与不锈钢毕托管活动装置：辅助测量平板边界层特性。

• 有机玻璃圆柱与机翼试件：提供标准的实验对象。

• 不锈钢支架与移动装置：确保实验设备的稳固与安全移动。

三、技术参数详解：

1、电源规格：三相AC380V±10%，50Hz，总功率1.5KW。
2、离心风机性能：风量2200m³/h，风压1000Pa，驱动功率1.5KW。
3、局部排风系统：采用透明有机玻璃材质的抽吸排风罩，实验管道直径160mm。
4、流速测量装置：毕托管流量计配合斜管微压计，量程覆盖-10至700Pa。
5、压力分布测量：24管斜管压差计，长度800mm，配备高度移位尺，用于精确测量试件各点压力。
6、实验风道结构：进风段与出风段采用304不锈钢材质，实验段为透明有机玻璃，便于更换试件，采用法兰螺母连接，便于拆卸与维护。
7、设备尺寸与结构：整体尺寸为1700×500×1700mm，不锈钢可移动支架设计，配备双刹车轮，确保安全与便捷性。

数字II型增强配置：

• 数据采集系统：增加带标准信号的16路万能信号输入巡检仪，实现高精度数据采集。

• 压力与流量传感器：配备24个压力传感器，以及一个流量差压传感器和一个阻力差压传感器，全面监测实验过程中的关键参数。

• 数据分析软件：提供自动数据分析处理软件，简化数据处理流程，提高实验效率与准确性。
