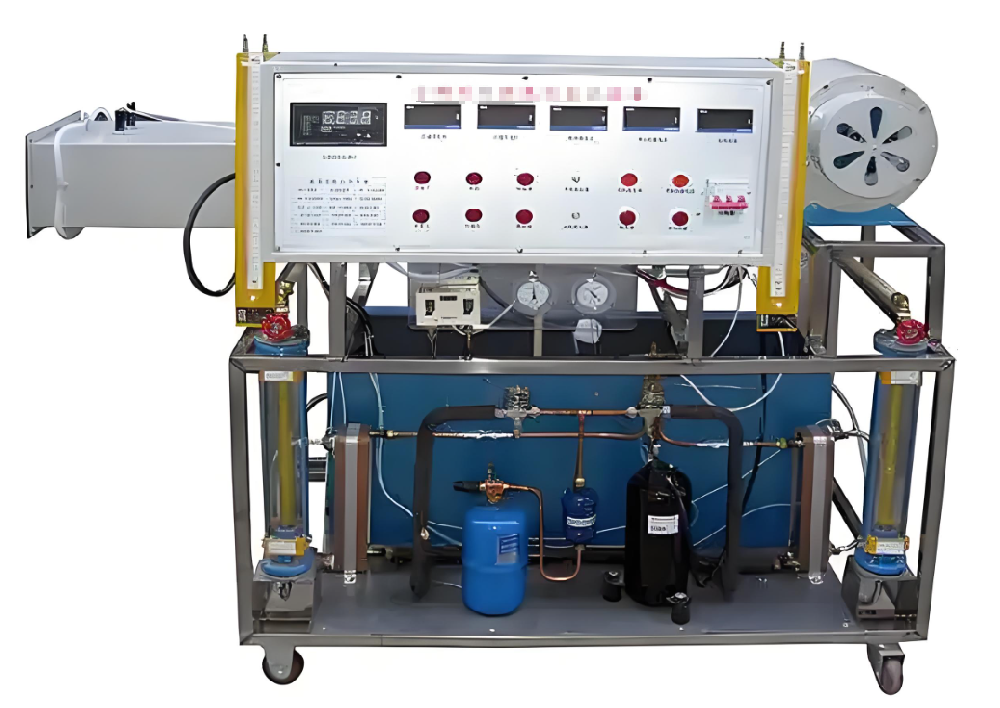

空调制冷换热综合实验装置

空调制冷换热综合实验装置

空调制冷及换热综合实验系统 - 这是一个高度集成的实验装置，融合了直流空调系统、制冷压缩机性能测试、制冷与热泵循环、表冷器与加热器性能评估等功能。该系统能够实现空气的加热、加湿、冷却及干燥处理，同时支持蒸发器和冷凝器的换相操作。通过精确测量各关键点的温度、湿度、压力、风量、水流量及功率等参数，可以进一步计算出制冷量、功率消耗、制冷系数、系统效率，并进行热平衡分析。

二、实验宗旨：

1. 直流空调运行机制展示：直观演示直流空调系统的整体工作流程。

2. 热平衡误差评估：依据实测的温度、压力及风量数据，精确计算空调过程中的热量传递及热平衡误差。

3. 压缩机性能评估：利用实验获取的风量、压力及功率参数，深入分析制冷压缩机的运行性能。

4. 换热器性能实验：通过调整风量、温度及流量等工况条件，全面测试加热器与表冷器的性能表现。

三、核心组件概述：

1. 高效制冷压缩机组：提供稳定的制冷动力源。

2. 强化冷凝器：高效散热，确保系统稳定运行。

3. 蒸发器组件：实现制冷过程中的热交换。

4. 离心风机系统：提供可调节的风量控制，满足实验需求。

5. 电热加湿模块：精确调节空气湿度。

6. 双重加热装置：包括一次及二次加热，灵活应对不同实验条件。

7. 高精度数显温度仪表：实时显示温度数据，确保实验准确性。

8. 压差计（量程±100）：测量系统内外压力差。

9. 超压安全保护装置：确保实验过程的安全性。

10. 压力表（-0.1-2.5 Mpa）：精确监测系统压力。

11. 转子流量计：准确测量流体流量。

12. 热电偶传感器：高精度温度测量。

13. 电流表与电压表：实时监测电力参数。

14. 风量测量装置（笛形管）：精确测量空气流量。

15. 不锈钢实验台及控制屏：提供稳固的实验平台及操作界面。

16. 详细使用指南：指导用户正确操作与维护实验装置。

四、技术规格概览：

1. 电源配置：380V，额定功率5KW，满足实验所需电力供应。

2. 适用环境：温度范围-10至55℃，确保实验在广泛温度条件下进行。

3. 环境湿度限制：相对湿度低于85%（在25℃时），保证实验环境的稳定性。

4. 装置尺寸：整体尺寸为3800×1500×800mm，紧凑设计便于实验操作与观察。
