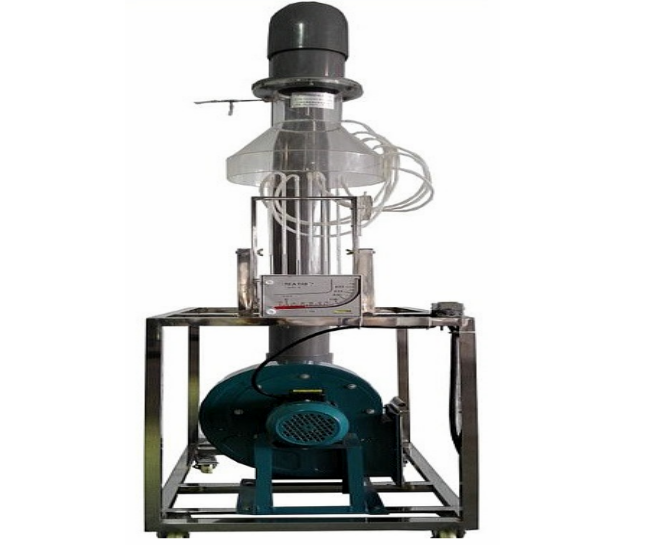

排风罩性能实验台

排风罩性能实验台

排风罩效能测试实验平台-实验宗旨：

1、掌握测量通风体系中局部组件阻力、局部阻力系数、流量系数以及流量的技术手段。
2、深入探究排气罩内部的压力分布规律，并对排风罩的性能进行全面评估。

二、核心配置组件：

1、局部负压抽吸排风罩，用于模拟实际工作场景中的局部排风环境。
2、毕托管装置，结合斜管微压计，用于精确测量流速，确保实验数据的准确性。
3、低噪音多翼离心风机，提供稳定的排风动力，风量可达2200m3/h，风压高达1000Pa。
4、完整的管路系统，确保排风路径的畅通无阻。
5、斜管压差计，用于精确测量排风罩内的压力分布情况，配备高度移位尺，方便调整测量位置。
6、调节风门，用于调节风量，满足不同实验条件下的需求。
7、高精度高度尺，确保实验过程中各部件位置的精确性。
8、不锈钢材质的实验台架，结构稳固，易于清洁，且带有双刹车轮，方便移动和固定。

三、关键技术参数说明：

1、电源输入要求：三相AC380V±10%，频率为50Hz，整体功率为1.5KW。
2、离心风机性能参数：风量稳定在2200m3/h，风压达到1000Pa，驱动功率为1.5KW。
3、排风罩材质选用透明有机玻璃，便于观察内部气流情况；实验管道直径为Φ160mm，确保气流的顺畅流动。
4、毕托管流量计与斜管微压计配合使用，量程覆盖-10至700pa，满足不同流速的测量需求。
5、斜管压差计长度为800mm，配备高度移位尺，可灵活调整测量位置，精确测量排风罩内的压力分布。
6、实验平台整体尺寸为1000×600×1900mm，采用不锈钢材质的可移动支架设计，底部配备双刹车轮，便于在不同实验场所间移动和固定。
