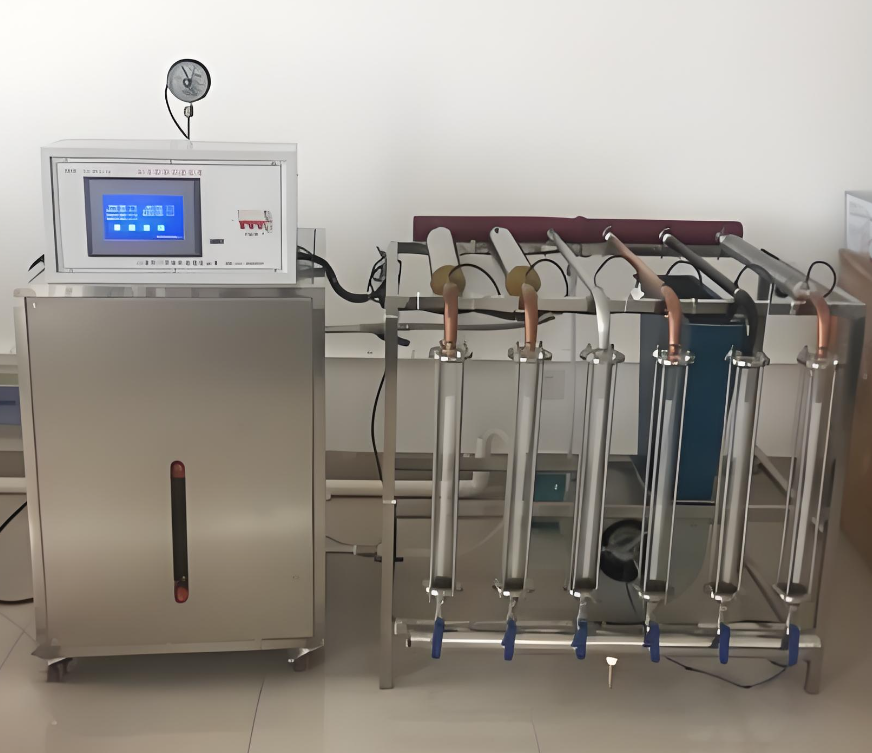

综合传热性能实验装置

综合传热性能实验装置

一、核心应用功能：

1、本设备可用于观测和分析自由对流状态下的传热特性。
2、同时，它还能够探究强迫对流对管道传热系数K值的具体影响。

二、关键技术参数概述：

1、设备的外形尺寸设定为1800×1000×1200mm，确保足够的操作空间。
2、工作电压为380V，额定功率为9.2KW，以满足实验需求。
3、实验铜管的外径被精确设计为25mm，以确保实验的准确性。
4、在实验管道的长度上，自然对流时长度L为0.75m，而强迫对流时则缩短为风筒的长度0.5m。
5、为了精确测量凝结水，设备配备了尺寸为Φ40×420mm的计量管。
6、风机部分，风量达到2000 m3/h，功率为250W，提供稳定的强迫对流条件。
7、设备集成了安全阀、压力控制器和温度控制器，提供三重安全保障。
8、蒸汽发生器规格为810×600×810 mm，采用304不锈钢材质，厚度为4mm，最大蒸汽压力可达0.25MPa。
9、测温系统采用数字信号传感器18B20，精度高达±0.5℃，确保测量结果的准确性。
10、操作界面方面，设备配备了7寸的嵌入式一体化触摸屏，并搭载了MCGS嵌入式组态软件，提供直观的操作界面和强大的数据处理功能。

三、核心配置组件：

1、控制台采用不锈钢材质，坚固耐用，易于清洁。
2、支架部分同样采用不锈钢材质，确保实验过程中的稳定性和安全性。
3、实验中使用了六组具有不同传热性能的管道，包括铜裸管、涂黑管、翅片管、玻璃丝棉保温管、锯末保温管和镀铬管，以全面分析不同材质和结构的传热效果。
4、蒸汽发生器作为实验的关键设备，提供了稳定的蒸汽源。
5、风机用于实现强迫对流条件，确保实验的准确性。
6、压力表用于实时监测管道内的压力变化，确保实验的安全性。
7、7寸的嵌入式一体化触摸屏提供了直观的操作界面和数据显示。
8、MCGS嵌入式组态软件则提供了强大的数据处理和分析功能，方便用户进行后续的数据处理和研究。
