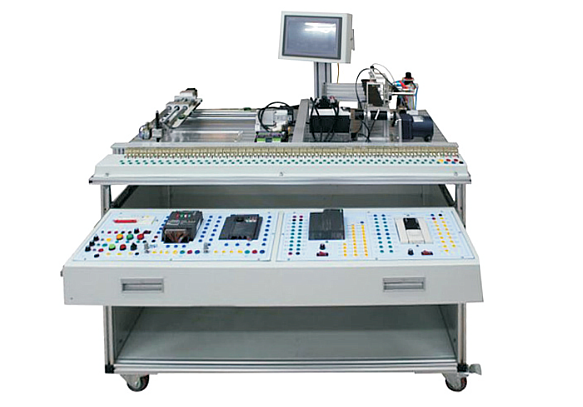

二维运动及物料传输检测控制实训平台——专为机电一体化教育领域定制开发，该平台融合了PLC（可编程逻辑控制器）、步进电机、伺服电机、交流电机、气动夹持装置以及二维位置控制技术，形成了一个综合性的教学实训体系。借助传感器信号采集技术和PLC编程手段，实现对步进电机、伺服电机、交流电机以及气动阀门的复杂开关控制、精确位置调控以及时序逻辑管理，从而操控二维运动机构完成多样化的位置移动与物料传输检测任务，有效锻炼学生的复杂控制编程技能。

二、装置亮点概述：

本实训平台深度融合了机械工程、自动控制理论、电气控制技术、PLC编程、传感器检测技术和计算机控制技术等学科，适用于多门相关课程的实践环节。其模块化且开放的设计架构，既可作为独立系统单独运作，又能与其他同类设备灵活集成，构建出完整的自动化生产线模拟环境。此外，气动组件、电气元件及机械执行机构的运作过程与状态直观可见，便于学习与理解。

三、关键技术指标：

1. 电源规格：单相三线制，电压范围220V±10%，频率50Hz。

2. 运行环境：适宜温度区间为-10℃至+40℃，相对湿度小于85%（在25℃时），适用海拔不超过4000米。

3. 物理尺寸：长1200毫米，宽800毫米，高1400毫米。

4. 安全保障：内置漏电保护机制，确保电流电压安全，符合国家相关安全标准。

四、实训项目概览：

1. GX-Developer软件基础操作指南

2. STEP 7-MicroWIN SMART软件应用详解

3. 触摸屏操作实训教程

4. 传感器种类与功能认知实训

5. 气动元件基础知识与实践操作

6. 三菱变频器认知与实践应用

7. 西门子变频器认识与操作实训

8. 步进电机及其驱动器认识与操作

9. 伺服电机及其驱动器深入了解与实训

10. 基于三菱PLC的二维运动控制系统实训

11. 西门子PLC控制的二维运动系统实践

12. 三菱PLC驱动的物料传输检测系统实训

13. 西门子PLC控制的物料传输检测系统实践
