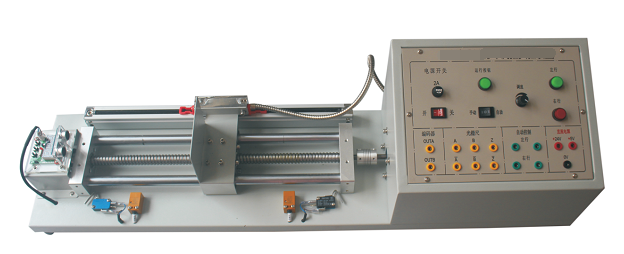

环形带测控实验装置——灵活配置传感器进行机械运动参量测量

一、装置概述

环形带测控实验装置专为机械运动参量测量而设计，其直线距离和位移运动模块能够灵活安装多种传感器，包括数字式光栅尺、模拟量超声波传感器以及模拟量电感式传感器等，以满足不同实验需求。

二、技术参数

1. 供电要求：该装置需接入交流电源，电压范围为220V±5%，频率为标准的50HZ。

2. 适用环境：为确保装置稳定运行，工作环境温度需控制在-10℃至+40℃之间，且相对湿度需低于85%（在25℃时测量）。

3. 功率消耗：装置的额定功率为0.5千瓦，确保了高效且稳定的运行。

4. 外观尺寸：装置的整体尺寸为660毫米（长）×220毫米（宽）×300毫米（高），便于在实验室内进行布局和安装。

三、实验项目列表（创新版）

1. 超声波测距与位移分析实验：通过模拟量超声波传感器，探究物体在环形带上的精确测距与位移变化。

2. 编码器性能验证与测距实验：利用编码器测量环形带上的运动距离，验证其精度和稳定性。

3. 电机自动往返控制实践：结合控制系统，实现电机在环形带上的自动往返运动，考察控制系统的响应速度和准确性。

4. 数字光栅尺测距与位移精度实验：采用数字式光栅尺，对环形带上的运动进行高精度测距与位移分析，验证其测量精度和可靠性。
