三容水箱控制系统实验装置概述

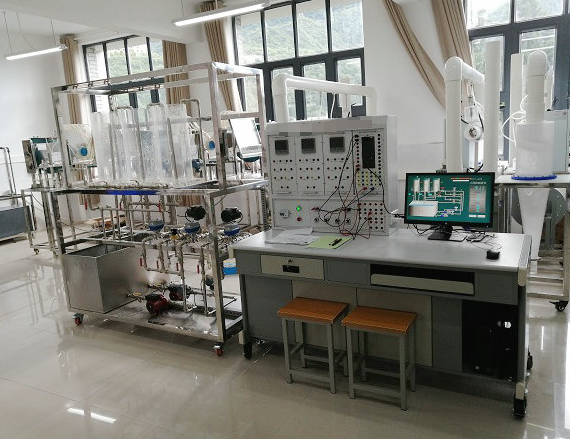

本三容水箱控制系统实验装置，由三个相互连接的水箱构成，是一个具备多输入多输出的非线性耦合被控物理模型。此装置为大专院校及科研院所的教师和科研人员提供了一个具体且复杂的被控对象，用于自动控制理论和过程控制的研究。在这三个水箱中，液位之间存在着显著的非线性耦合关系，使得该系统能够支持多种控制模式的实验。

一、装置概述

该装置不仅可用于单个水箱的液位单回路控制，还能实现相邻两个水箱液位的解耦控制，甚至对三个水箱的液位进行多变量控制。此外，通过阀门的灵活切换，三容水箱控制系统还可以简化为双容液位控制系统，为用户提供更多元的实验选择。

作为模拟现代工业生产过程中液位测量与控制的教学产品，本装置充分展现了过程控制动态过程的一般特点，如大惯量、大延时和非线性等。因此，它成为控制理论与控制工程、过程控制理论教学、实验和研究的理想实验平台。

通过参与水箱液位的控制系统实验，用户不仅能够掌握过程控制理论、计算机、仪器仪表知识和现代控制技术，还能深入了解生产过程的工艺流程，并从控制的角度理解其静态和动态的工作特性。

二、实验内容（常规配置）更新版

1. 水箱液位传感器的性能检测与标定：探究水箱液位传感器的响应特性，并进行精确的标定工作。

2. 单容水箱对象特性测试：对单个水箱的液位变化特性进行详细测试，了解其基本控制特性。

3. 双容水箱对象特性测试：通过阀门切换，将三容水箱系统简化为双容系统，测试其液位变化特性。

4. 三容水箱对象特性综合测试：全面测试三个水箱在相互连接状态下的液位变化特性，了解非线性耦合关系对控制的影响。

5. 单容水箱液位的定值控制实践：实施对单个水箱液位的定值控制，验证控制策略的有效性。

6. 双容水箱液位的定值控制实践：在双容系统下，进行液位的定值控制实验，观察控制效果。

7. 三容水箱液位的定值控制综合实践：在三容系统下，进行液位的定值控制实验，挑战更复杂的控制任务。

8. 压力的单闭环控制实验：通过压力传感器和控制器的配合，实现压力的单闭环控制，验证控制策略的精确性。

9. 流量的单闭环控制实验：利用流量传感器和控制器，进行流量的单闭环控制实验，了解流量控制的稳定性。

10. 水箱液位与流量的串级控制实验：结合液位和流量的控制需求，实施串级控制策略，提高控制系统的整体性能。

11. 液位的变比值控制实验：根据实际需求，调整液位的比值控制参数，观察其对控制系统性能的影响。

三、配置清单:（常规配置）
