三容过程控制综合实验装置

三容过程控制综合实验装置

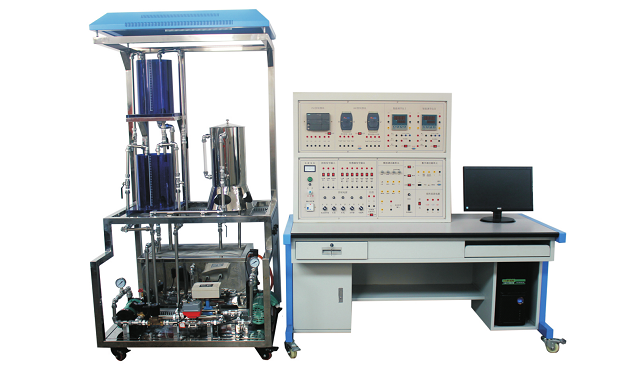

三容过程控制综合实验装置概述：

本过程控制综合实验装置（简称PCS），是专为模拟现代工业生产中常见的物理参数（如温度、压力、流量、液位等）而设计的教学实验设备。该装置能够对这些参数进行精确测量与控制，深入分析过程参数的变化特性，并研究过程控制规律（例如PID控制）。PCS装置采用了智能化的工业仪器仪表，不仅贴近工业实际，还确保了使用的安全性、运行的稳定性和维护的便捷性，同时展现出极高的性价比。

二、装置功能详解：

1. 教学实验需求满足：

• 满足“自动调节原理”、“过程控制”、“控制仪表”、“自动检测技术与传感器”、“计算机”及相关课程的教学实验需求。

• 为企业技术人员、仪表操作人员、系统运行监控人员提供实习、培训的实验平台。

三、设备特点概述：

1. 分体式与模块化设计：

• 采用分体式设计，模块化组装结构，可根据实际需求选择PLC控制、仪表控制或DDC控制，组成不同的控制系统。

• 配备常规水箱检测控制装置和锅炉加热装置，支持多台电脑控制系统，实现远程网络控制。

2. 三水箱与双路供水系统：

• 独特的三水箱配置，结合双路供水系统，满足多样化的实验需求。

3. 实验柜敞开式设计：

• 实验柜完全敞开，内部器件清晰可见，便于直观教学和维护。

4. 人性化设计：

• 配备储水箱和进排水自控装置，减轻实验人员劳动强度，提升实验操作的便捷性和文明程度。

5. 现代化技术工业级仪表：

• 选用现代化技术工业级仪表和部件，智能化程度高，精度高，规格多样，有利于直观教学和拓宽学生工业现场知识。

6. 多重安全保障：

• 系统配备漏电保护、专用实验电源连线保护套及温控箱无水加温自动控制等，确保人身和设备安全。

7. 高开放度：

• 在教师指导下，学生可观察、操作、编程验证，并根据实时曲线进行理论分析，提升实践能力。

8. 锅炉加热程控保护：

• 包括加热电路保险管过载保护和锅炉加热内胆水位液位保护装置，确保安全可靠的运行。

9. 电源保护：

• 配备电流型漏电保护器和各控制电路保险管，有效防止漏电短路和过载损坏。

10. 电源启停控制：

• 采用启停按钮控制接触器来实现电源的启停，操作简便。

11. 安全承诺：

• 强调各种电源和仪表的可靠保护功能，避免强弱电混插问题，实验强电接线插头采用封闭式结构，确保安全无虞。

四、技术参数与要求：

• 供电电源：单相交流220VAC±10%、50Hz±5%、16A，系统需良好接地。

• 实验室水源与进排水口：进排水口与设备间距离小于10米。

• 系统仪表信号：符合IEC标准，变送器电流源信号为4-20mADC，仪表采样为1-5V（250Ω）/0.2-1V（50Ω）。

• 直流电源：提供24VDC/1A直流线性稳压电源。

• 上位计算机组态软件：采用MCGS全中文工控组态软件开发的实验系统，支持网络控制，实现数据共享。

• 外形尺寸与重量：组合后尺寸为2200mmX1900mmX700mm，实验柜约重200Kg，实验台+实验架约重250Kg。

六、实验内容概览：

特性实验：

• 水箱单容、双容、三容特性实验

• 电动阀、变频器流量特性实验

• 温度、压力特性实验

单回路控制实验：

• 电动调节阀、变频器支路单容液位控制实验

• 上水箱双容液位、三容液位控制实验

• 电动调节阀、变频器支路流量控制实验

• 锅炉内胆温度控制实验

串级控制实验：

• 上水箱双容串级控制实验

• 上水箱液位与电动阀支路流量串级控制实验

比值控制实验：

• 单闭环比值流量控制实验

• 随动流量比值控制实验

解耦控制实验：

• 上水箱双容液位解耦控制实验

先进控制实验：

• 单容水箱液位的计算机模糊控制实验

MCGS控制实验：

• MCGS实时数据库、图形动画、报表、曲线、报警组态实验

• MCGS设备通讯组态与脚本程序应用实验
