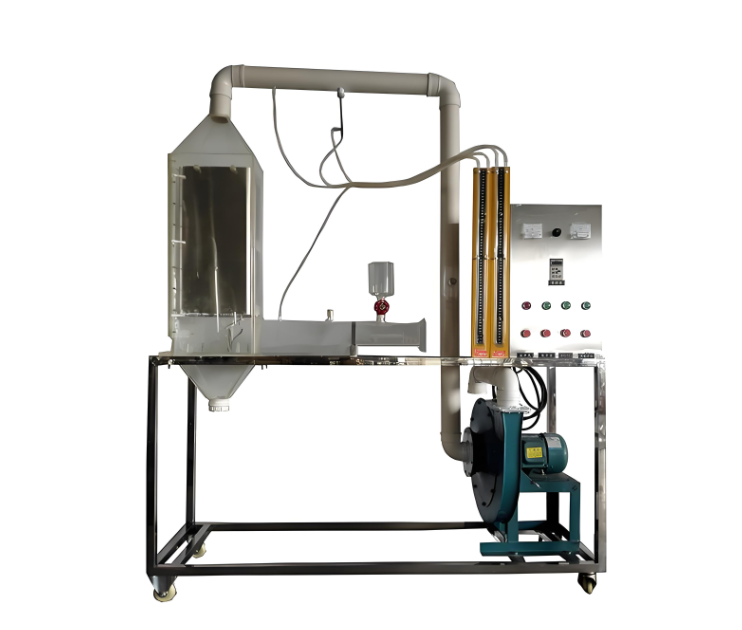

静电除尘实验装置

静电除尘实验装置

一、静电除尘实验装置特性概述：

1、该实验装置在布局上经过精心设计，既美观又实用，结构条理清晰，整体性强，为用户提供了良好的使用体验。

2、静电除尘箱采用透明有机玻璃材质制造，这一设计使得用户可以清晰地观察到静电除尘器的内部结构以及实验过程中静电除尘的具体现象，有助于深入理解静电除尘的工作原理。

二、实验主要目标：

1、通过实验，了解电除尘器的电极配置和供电装置的具体构造，并观察电晕放电的外观形态，以加深对电除尘器工作原理的认识。

2、测定板式静电除尘器的除尘效率，评估其在实际应用中的性能表现。

3、测量管道中各点的流速和气体流量，为优化管道设计提供数据支持。

4、测定板式静电除尘器的压力损失和阻力系数，以评估其对系统能耗的影响。

5、探究静电除尘器的风压、风速、电压、电流板间距等因素对除尘效率的具体影响，为优化除尘器设计提供理论依据。

三、核心组件与配置清单：

1、静电除尘器：作为实验的核心部件，用于模拟实际除尘过程。

2、高压静电发生器（含变压器、整流器、高压发生装置、控制装置）：提供稳定的高压电场，确保电除尘过程的顺利进行。

3、抽风机：用于产生气流，将含尘气体引入静电除尘器进行处理。

4、变频器：调节抽风机的转速，从而控制气流速度和流量。

5、机械振打装置：定期敲击集尘板，清除附着在上面的粉尘，防止堵塞。

6、发尘箱：用于产生实验所需的粉尘颗粒。

7、集尘装置：收集经过静电除尘器处理后的粉尘。

8、尾气收集装置：收集并处理实验过程中产生的尾气，确保实验环境的清洁。

9、不锈钢框架：支撑整个实验装置，确保其稳定性和安全性。

10、控制屏：提供直观的操作界面，便于用户进行参数设置和实验监控。

四、关键技术参数与性能指标：

1、实验装置适应的环境温度范围为5℃至40℃，配备380V三相四线制电源，总功率为1.1KW。

2、粉尘加入瓶、粉尘接受瓶等关键部件均采用304不锈钢材质制造，具有优异的耐腐蚀性和耐磨损性。

3、尾气收集装置包括收集罩、收集管道和收集箱，确保尾气得到有效处理。

4、高压静电发生器的工作电压范围为0-20KV，工作电流范围为0-20mA，可根据实验需求进行调节。

5、机械振打装置的电机功率为25W，转速可在0-50r/min范围内调节，确保集尘板得到及时有效的清洁。

6、该实验装置能够处理粒径在0.1～100μm范围内的粉尘颗粒，除尘效率约为90%，表现出优异的除尘性能。

7、集尘板尺寸为450×240mm，总面积为0.32m²，确保足够的集尘面积。

8、静电除尘器由透明有机玻璃制成，便于用户观察实验过程。

9、抽风机风量达到1000m³/h，风压为1500Pa，功率为1.1KW，转速为2800r/min，确保实验过程中气流的稳定供应。

10、控制屏和框架均采用304不锈钢材质制作，结构紧凑且美观大方，操作流程简单明了，便于用户进行实验操作。

11、实验装置整体尺寸为1500×600×2000mm，框架设计为可移动式，并配备脚轮及禁锢脚，便于用户根据实验需求进行移动和固定。
