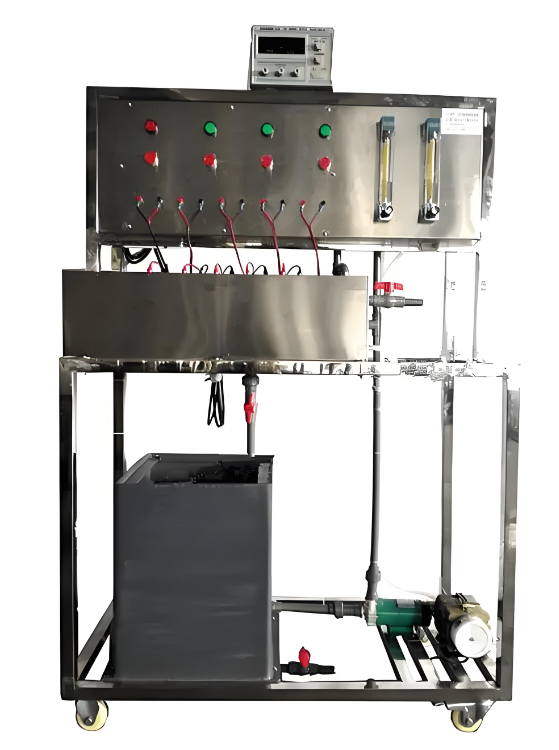

污水电解实验装置

污水电解实验装置

一、污水电解实验装置特性解析：

1、该实验装置在布局上经过精心设计，既美观又实用，结构条理清晰，整体性强，展现出良好的工艺水平。

2、电解池底部特别设置了布气管，通过空气搅拌的方式有效减少了浓度差，有效避免了电解过程中产生的沉淀物在槽内淤积，确保了电解过程的顺利进行。

3、阳极采用了优质的石墨材料，这种材料具有优异的抗氧化性能，能够长期保持工作电阻及能耗的稳定状态，提高了电解效率。

二、污水电解实验装置的实验目标：

1、本装置主要用于进行含酚废水的电解处理实验，旨在探索电解技术在处理含酚废水方面的应用潜力。

2、同时，还可以进行电解回收废酸及金属的实验，为资源回收利用提供技术支持。

三、核心组件与配置清单：

1、电解槽：作为电解过程的核心部件，采用不锈钢结构并内衬PP板，具有耐腐蚀、耐磨损的优点。

2、电极片：包括石墨板和不锈钢板两种材质，用于在电解过程中传递电流并产生化学反应。

3、整流器：提供稳定的直流电源，确保电解过程的顺利进行。

4、气体泵：用于向电解池内注入空气，实现搅拌和充氧功能。

5、进水泵：负责将待处理的废水送入电解槽内。

6、流量计：精确测量和调节气体和液体的流量，确保实验条件的准确性。

7、高位水槽：用于储存和供应实验所需的废水。

8、电路控制系统：对整个实验装置的电路进行控制和保护，确保实验过程的安全和稳定。

9、不锈钢可移动框架：支撑整个实验装置，并设计为可移动式，便于移动和固定。

10、控制屏：提供直观的操作界面，便于用户进行参数设置和实验监控。

四、关键技术参数与性能指标：

1、实验装置适应的环境温度范围为5℃至40℃，配备220V电源，总功率为100W。

2、电解槽尺寸为560×160×200mm，采用不锈钢结构并内衬PP板，具有优异的耐腐蚀性和耐磨损性。

3、电极材料包括石墨板和不锈钢板两种，可根据实验需求进行选择。

4、整流器提供可调直流稳压电源，输入电压为220V，输出电压在0-30V范围内连续可调，具有恒压/恒流可切换的功能，电压和电流显示精度均达到0.5%以下，采用风冷方式进行冷却。

5、废水处理量为1.5-5L/h，经过处理后，COD和色度的去除率均可达到90%以上，表现出优异的废水处理能力。

6、防腐水泵的额定流量为10L/min，功率为30W，扬程为5m，确保废水能够稳定地送入电解槽内。

7、低噪音充氧泵的功率为80W，最大排气量为70L/min，为电解过程提供充足的氧气。

8、流量计采用转子流量计，气体流量测量范围为40-400L/h，液体流量测量范围为1-10L/h，确保流量测量的准确性。

9、配水槽容积为40L，采用优质PVC材质制作，耐腐蚀性强。

10、控制屏和框架均采用304不锈钢材质制作，外形美观且操作方便。

11、实验装置整体尺寸为1100×500×1600mm，框架设计为可移动式，并配备脚轮及禁锢脚，便于移动和固定。
