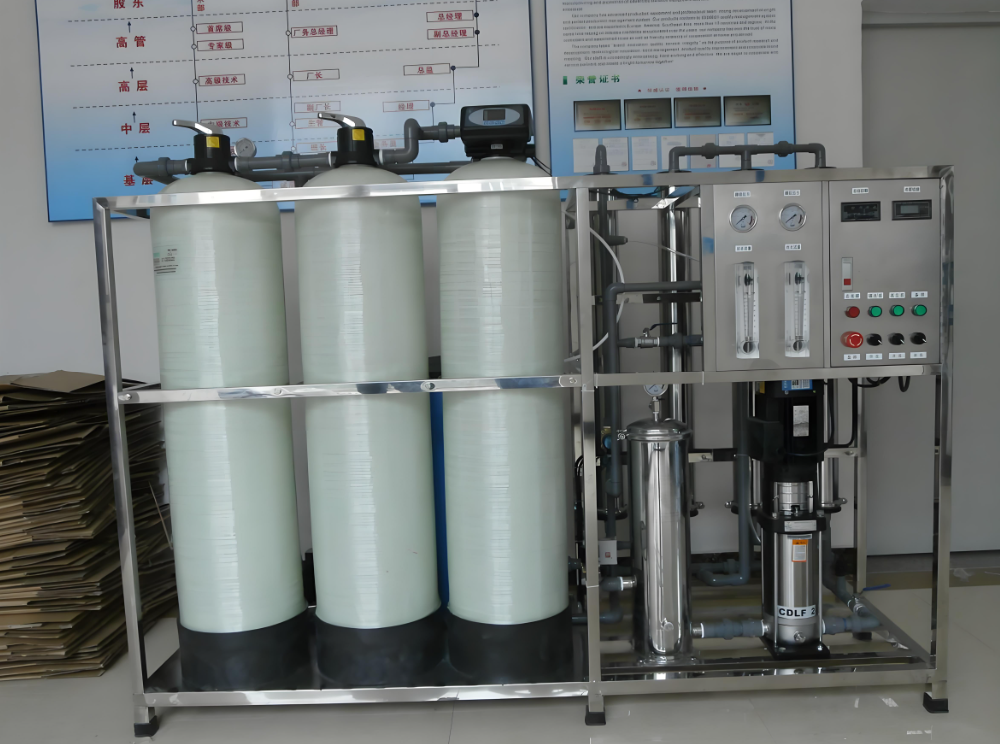

反渗透纯水实验装置

反渗透纯水实验装置

一、反渗透纯水实验装置概述

本实验装置采用先进的100L/H一级反渗透技术，集成了反渗透膜和相关技术，整体设备由两大核心部分组成：前置预处理系统与一级反渗透处理系统。此装置产出的纯净水电导率可控制在≤10μS/cm的范围内，且产水量稳定达到100L/H。

进水条件：设备需接入符合国家生活饮用水标准的市政供水作为原水。

1. 前置预处理系统

   前置预处理对于反渗透装置的长期稳定运行至关重要。其目的主要包括：

   本设备的前置预处理系统由以下组件构成：

   经过预处理后，水质可达到淤泥密度指数SDI＜3，水的硬度≤0.03mol/L。

• 自动机械过滤器：使用玻璃钢桶，内置石英砂和铁矿石，有效去除水中的悬浮物和粘结胶质颗粒。

• 自动活性炭过滤器：同样采用玻璃钢桶，内置活性炭，有效吸附去除水中的有机物和部分重金属离子。

• 自动钠离子软化器：通过钠型阳离子交换树脂，降低水中的硬度成分Ca²⁺、Mg²⁺等离子的含量。

• 保安过滤器：内置5微米PP滤芯，进一步过滤水中的微细悬浮物。

• 防止膜面污染：通过去除悬浮杂质、微生物、胶体物质等，防止它们附着在膜表面或堵塞膜元件的水流通道。

• 防止膜面结垢：通过预处理，减少难溶盐如CaCO3、CaSO4、BaSO4、CaF2等在膜表面的沉积。

• 保护膜免受损伤：确保膜免受机械和化学损伤，从而延长膜的使用寿命并保持其良好性能。

二、主要技术指标及参数

1. 供水：

• 原水供水：符合国家生活饮用水标准的市政供水。

• 原水供应量：≥500L/h。

2. 供电：

• 电压：380V。

• 频率：50HZ/60HZ。

• 功率：≥3KW（含各设备功耗）。

• 优质水产水流量：100L/h。

3. 装置外形尺寸：长1500mm×宽500mm×高1600mm。

三、主要配置

1. 砂过滤器（粗滤系统）：1套，外壳玻璃钢材质，规格Ø200mm×1100mm。

2. 活性炭过滤器（吸附系统）：1套，外壳玻璃钢材质，规格Ø200mm×1100mm。

3. 软化器（精滤系统）：1套，外壳玻璃钢材质，规格Ø200mm×1100mm。

4. 保安过滤器：1套，用于进一步过滤微细悬浮物。

5. PP滤芯：1套，外壳PE材质，规格Ø100mm×700mm。

6. 超滤膜组件：1支，规格HM90；UF4040；Ø100mm×700mm。

7. 反渗透膜组件：1支，规格LCHR4040；Ø100mm×1000mm，为核心的反渗透处理部件。

8. 反渗透装置组成：1套，包含所有必要的反渗透处理组件和连接件。

9. 压力不锈钢外壳：1套，外壳采用304不锈钢材质，规格Ø100mm×1000mm。

10. 304不锈钢原水泵：1台，电源380V，功率750W。

11. 304不锈钢高压泵：1台，电源380V，功率1600W。

12. 流量计：2只，量程16-160L/H。

13. 纯水电导率仪：1套，用于监测产出水的电导率。

14. 原水箱：1只，规格Ø700mm×900mm。

15. 出水箱：1只，规格Ø400mm×700mm。

16. 预处理压力表：1只，用于监测预处理系统的压力。

17. 电器控制系统：1套，包含必要的电气元件和控制逻辑。

18. 空气开关：1套，用于控制电路的通断。

19. 交流接触器：1套，用于控制电机的启动和停止。

20. 低压保护器：1套，用于保护电路免受低压影响。

21. 高低压管路部分：1套，包含所有必要的管道和连接件。

22. 配套UPVC连接管道和阀门：采用中财品牌。

23. 不锈钢框架实验台：由40mm×40mm不锈钢方管制成，配万向轮带禁锢脚。
