油田废水生物处理实验装置
一、油田废水生物处理实验装置概述

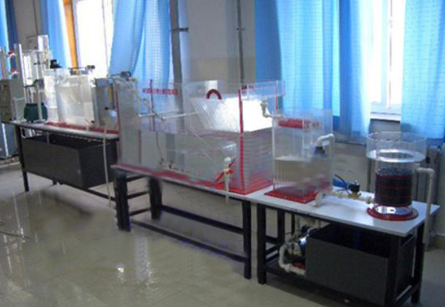

本实验装置为持续运行型，集成了油田废水处理的核心技术，如沉砂池、隔油池、浮选池、曝气池、二次沉淀池及快滤池等。装置主体采用透明有机玻璃材质，具备良好的可视性，便于观察整个废水处理流程。设计灵感源自辽河油田的中试实验流程，工艺合理，效果显著。通过此装置，学生可达成以下学习目标：
深入了解装置的工艺流程和技术参数；
强化对实验基本概念的理解，实现理论与实践的结合；
通过实际操作，测量油脂、COD（化学需氧量）、BOD5（五日生化需氧量）及SS（悬浮物）的去除率，提升操作技能。
二、主要技术指标与参数
适宜环境温度：5℃至40℃；
处理水量范围：10至15升/小时；
进水含油量：300至500毫克/升；
出水含油量：降至2至5毫克/升；
装置整体尺寸：3500毫米×500毫米×1600毫米；
电源配置：AC220V±10%，50Hz，单相三线制，功率1500W，配备接地、漏电及过流保护。
三、核心配置详解
原水箱：采用白色PP板，厚度10毫米，尺寸600×400×500毫米，配备放空阀；
清水箱：白色PP板材质，厚度10毫米，尺寸400×400×500毫米，同样配备放空阀；
原水箱搅拌系统：含15W电机、304不锈钢搅拌桨及调速器；
破乳池：透明有机玻璃，壁厚10毫米，直径200毫米，高度300毫米，带搅拌装置；
斜板隔油池：透明有机玻璃，壁厚10毫米，尺寸400×300×500毫米，配备电机刮渣系统；
平流式气浮池：透明有机玻璃，壁厚10毫米，尺寸400×300×500毫米，同样配备电机刮渣系统；
接触氧化池：中心导流矩形设计，透明有机玻璃，壁厚8毫米，直径350毫米，高度500毫米；
竖流式沉淀池：透明有机玻璃，壁厚7毫米，直径300毫米，高度400毫米；
过滤柱：透明有机玻璃，壁厚7毫米，直径150毫米，高度1000毫米；
搅拌系统：含90W电机、304不锈钢搅拌桨；
配油箱与集水箱：均采用白色PP板，厚度10毫米，配备放空阀；
防腐水泵：304不锈钢材质，流量0.5立方米/小时，扬程15米，功率0.37KW；
流量测量与调节装置：含转子流量计（LZS-15，量程660L/h）和气体流量计（LZB-4，量程30300L/h）；
溶气罐：304不锈钢材质，直径100毫米，高度800毫米，工作压力0.3-0.5Mpa可调，容积13升；
刮渣系统：含25W电机、304不锈钢搅拌桨；
溶气释放器：铜制，规格Ø20毫米；
投药系统：含蠕动泵，流量范围0.008-460mL/min，配聚丙烯药箱；
提升磁力水泵：防腐蚀设计，流量2732L/min，扬程3.14.3m，功率20W；
空气压缩机：电源220V，功率550W，排气量36L/min，气量容积8L；
实验台面：白色10mm厚PP板；
电源控制系统：含双面亚光密纹喷塑电控箱、漏电保护器、电压表、带锁按钮开关及线管；
连接管道与阀门：采用UPVC材质，品牌中财；
实验台架：由30mm×30mm不锈钢方管制成，配备万向轮及禁锢脚。
