文丘里可调式洗涤式除尘器

文丘里可调式洗涤式除尘器

文丘里可调式洗涤式除尘器：功能、特性及详细配置

一、功能与应用概述：
文丘里洗涤器，作为一种高效但能耗较高的湿式除尘设备，通过含尘气体在喉管处的高速通过，以及水在此处的注入与雾化，实现了尘粒与水滴间的有效碰撞与沉降。该除尘器结构简洁，尤其擅长处理0.5至5微米范围内的尘粒，除尘效率可达99%以上，尽管伴随有一定的压降与能耗。文丘里洗涤器常用于高温烟气的降温与除尘，经过不断的改良，其形式更加多样，应用领域也日益广泛。该设备主要由文丘里管（文氏管）与脱水器（除雾器）两大部件构成，前者包括进气管、收缩管、喷嘴、喉管、扩散管及连接管，后者则设有排气管与排尘管道，分别用于排放净化后的气体与泥浆。

二、关键技术参数：

1. 环境温度：适宜范围为5℃至40℃。

2. 系统风量：可调节至50至300立方米/小时。

3. 除尘效率：高效除尘，效率介于90%至99%之间。

4. 压力降：小于3000帕斯卡。

5. 装置尺寸：长2300毫米，宽500毫米，高2300毫米。

6. 工作电源：AC220V±10%，50Hz，单相三线制，功率1500W，配备接地保护、漏电保护及过流保护。

7. 线路安装：采用环保阻燃电气配线槽，布线整齐，安装可靠，便于后续维护。

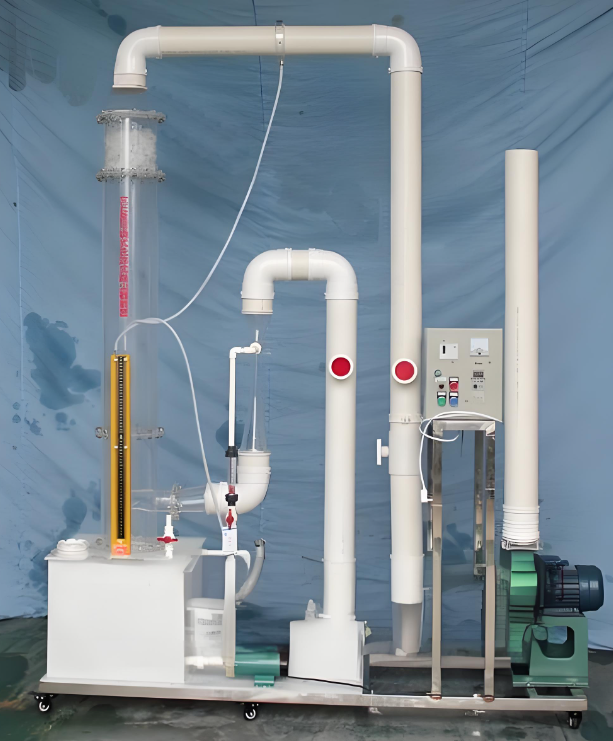

三、核心配置详解：

1. 文丘里可调除尘器：1套，采用透明有机玻璃材质，壁厚8毫米，配备卸尘装置。

2. 喉管喷嘴调节装置：1套，实现喷嘴的灵活调整。

3. 贮液箱：1只，白色PP板材质，厚度10毫米，尺寸500×500×500毫米，配备放空阀，便于排水。

4. 流量测量与调节：进水流量计1只，量程100至1000升/小时。

5. 磁力水泵：1台，防腐蚀设计，流量27至32升/分钟，扬程3.1至4.3米，功率30W。

6. 粉尘加料装置：1套，采用有机玻璃材质，立式加料方式。

7. 气尘混合器：1套，采用箱式静态混合器设计。

8. 监测与测量：人工监测进出口2组，测压环2组，以及一批透明测压软管。

9. 离心通风机：1台，电源电压220V，功率1.1千瓦，转速2900转/分钟。

10. 变频器：1套，用于调节风机转矩，从而控制风量大小。

11. 电源控制系统：集成双面亚光密纹喷塑电控箱，配备漏电保护器与带灯自锁按钮开关。

12. 连接管路：采用Ø110连接管路及控制球阀。

13. 实验台架：不锈钢框架实验台，由38mm×38mm不锈钢方管构建，配备万向轮及禁锢脚。

四、教学资源配套：(虚拟实训系统)

1. 3D仿真软件：与实体设备使用内容一致，提供3D仿真演示。

2. 软件界面自定义：3D仿真软件屏幕大小可按需编程调整。

3. 实验流程动画：整套软件包含设备实验过程的详细动画演示
