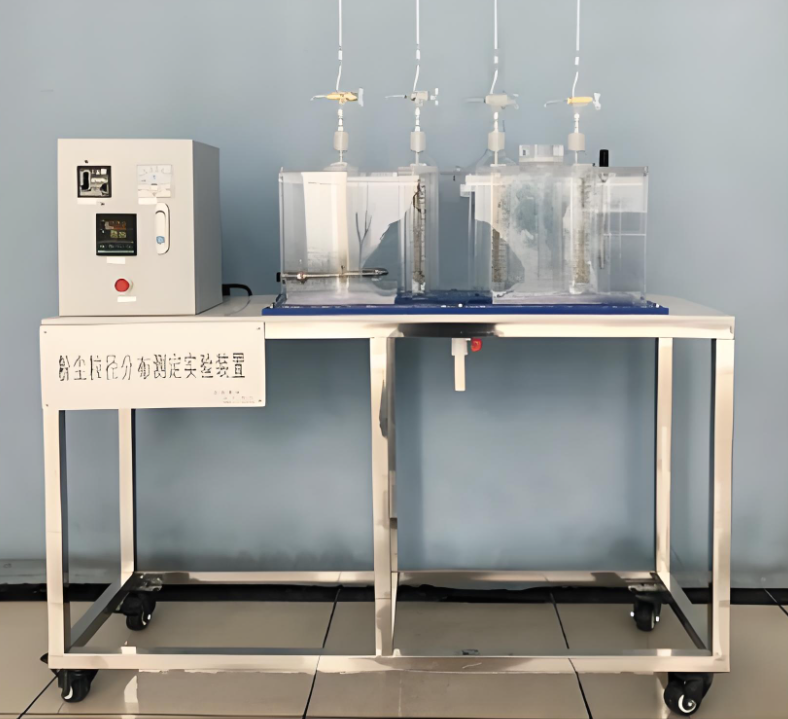

粉尘粒径分布测定实验装置

粉尘粒径分布测定实验装置

粉尘粒径分布测定实验装置：原理阐述、应用范畴及特性概述

一、测定原理与应用价值：
粉尘在除尘系统中展现出特定的粒度分布特征，这一分布不仅关乎粉尘的分散程度，还深刻影响着其对人体健康的潜在威胁以及适用的除尘机制。为了精准设计、选择除尘器，并深入探究除尘机理，对粉尘的粒径分布进行细致测定显得尤为重要。本实验装置采用的是液体重力沉降法（移液管法），其理论基础在于：不同大小的粒子在重力作用下，于液体介质中的沉降速度呈现出显著差异。这一沉降速度，即粒子在等速自然沉降时所展现的速度，可通过斯托克斯公式进行量化描述。

二、核心参数与灵活性：

1. 粒径分段：本装置可自由选择在2至40微米范围内进行6段粒径的测定，提供了高度的测量灵活性。

2. 测量级别：整体设计涵盖8级测量，确保粒径分布的全面覆盖。

3. 装置尺寸：紧凑的800×400×1500mm外形设计，既满足了实验需求，又便于空间规划。

4. 电力配置：220V电源接入，800W功率，确保设备稳定运行。

5. 实验介质：针对不同类型的粉体，推荐采用滑石粉作为实验材料，并使用浓度为0.003mol/L的六偏磷酸钠水溶液作为分散液，以优化实验效果。

三、实验装置配置与细节：

1. 沉降瓶：配备3只沉降瓶，满足多次实验需求。

2. 移液工具：3只移液管，确保精确的液体转移操作。

3. 容器配置：带有三通活塞的10mL容器3只，便于样品处理与存储。

4. 称量设备：5只称量瓶，用于精确称量粉尘样品。

5. 注射装置：2只注射器，辅助液体样品的注入与抽取。

6. 连接管件：3根乳胶皮管，确保实验装置的连接稳固且密封。

7. 恒温水浴：采用透明有机玻璃制作，为实验提供稳定的温度环境。

8. 加热与温控：加热管功率800W，配合数字温度控制仪与温度控制系统，实现精确的温度调节与监控。

9. 电控系统：集成双面亚光密纹喷塑电控箱，内含漏电保护器与带灯自锁按钮开关，确保用电安全。

10. 实验台架：由30mm×30mm不锈钢方管构建的实验台，配备万向轮与禁锢脚，既稳固又便于移动。
