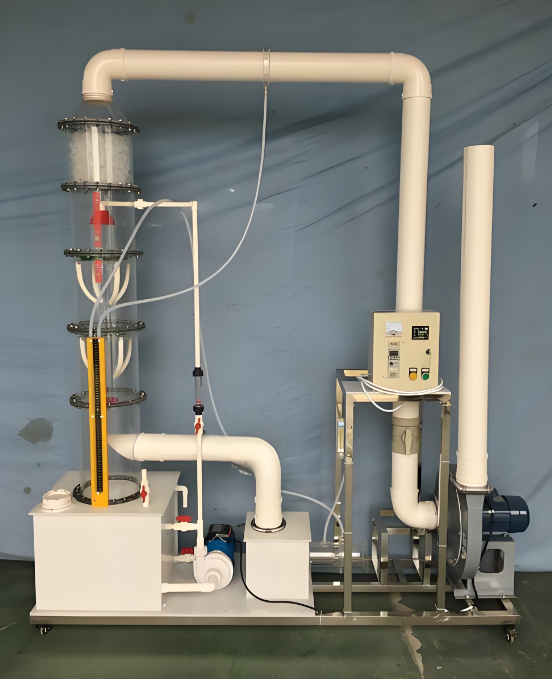

筛板塔气体吸收实验设备
一、筛板塔气体吸收实验设备——运作机理、应用领域与特性介绍
筛板塔，作为一种逐级接触式的气液传质设备，能够高效实现蒸馏和吸收两种分离操作，其应用范围广泛涵盖了化工、石油化工及石油等多个行业。在筛板塔内部，气体以一定速度上升，而液体则沿降液管流下后，水平流经筛板并与上升气流充分接触，从而完成气液两相间的传质过程。筛板塔以其高空塔速度、高生产能力、高塔板效率、大操作弹性、低造价以及便捷的检修与清理等特点而备受青睐。本实验装置专为教学演示设计，旨在直观展示筛板塔的工作原理。
二、技术规格与性能指标：
气体流量范围：50至200立方米/小时，满足多种实验需求。
循环液流量：0.1至1立方米/小时，确保液体在塔内的稳定循环。
筛板塔直径：250毫米，提供足够的传质面积。
筛板塔高度：1700毫米，优化传质效率。
碱液对SO2的吸收效率：超过80%，体现高效的吸收性能。
装置整体尺寸：长2200毫米×宽500毫米×高2100毫米，适应实验室空间。
电源配置：AC220V±10%、50Hz，单相三线制，功率1500W，配备全面的安全保护系统。
电气布线：采用环保阻燃电气配线槽，符合国家标准，布线整齐可靠，便于维护。
三、核心组件与配置详情：
筛板气体吸收塔：采用透明有机玻璃材质，厚度8毫米，配备聚炳烯填料和除雾器，提高传质效率。
U形压力计及监测装置：提供压力监测功能，包括人工监测进出口、测压环及透明测压软管等。
SO2气体供应系统：包含10升钢瓶、气体流量计及不锈钢双表头气体减压阀，确保气体供应稳定。
贮液箱：采用白色PP板材质，厚度10毫米，配备加药口，便于液体存储与添加。
耐酸耐碱水泵：流量1立方米/小时，扬程15米，功率750W，配备液体喷淋分配装置，实现液体的均匀喷淋。
流量测量与调节装置：采用LZS-25液体流量计，量程160至1600L/h，实现流量的精确测量与调节。
气尘静态混合器：采用箱式静态混合器设计，提高气体与液体的混合效果。
离心通风机：电压220V，功率1.1Kw，转速2900r/min，提供稳定的气流。
变频器：用于控制风机转矩，调节风量大小，满足实验需求。
电源控制系统：包含双面亚光密纹喷塑电控箱、漏电保护器及带灯自锁按钮开关，确保实验安全。
连接管路及控制阀门：采用Ø110规格的连接管路及控制球阀，确保流体畅通无阻。
不锈钢框架实验台：采用38mm×38mm不锈钢方管制作，配备万向轮及禁锢脚，便于实验装置的移动与固定。
