移动罩式滤池特性与实验解析：

一、罩体独特优势概述：
移动罩式滤池不仅具备结构简洁、无需繁复阀闸、占地面积小、投资成本低廉等显著优点，其罩体设计更是独具匠心。具体特点包括：反冲洗污水不回流至泵外，确保了水质的纯净；行走阻力微小，行车过程平稳可靠；浮箱体积紧凑，安装位置低矮，省去了水位恒定装置的繁琐；出水系统简洁高效，有效延长了卸重时间，进而提升了初滤水的品质。

二、移动罩冲洗滤池实验核心原理：
当罩口准确对位后，移动装置（小车或大车）随即停止。此时，排水泵迅速启动，压重排水槽开始进水。经过短暂的3秒钟，由于压重产生的力量超越了浮圈的超浮力，活动部分下沉并稳固就位，同时牵引浮箱随之浮起。在此过程中，活门自动关闭，平衡孔被盖住，该格进水被有效截断，过滤工作暂停。排水泵的抽吸作用在罩内形成负压，而其他各格则继续维持正常过滤状态。部分滤后清水被从该格底部吸入，使滤料处于流化状态。流化的滤料相互碰撞、摩擦，从而使截留或吸附的杂质从滤料上脱落，并随反冲洗水一同被抽吸至压重排水槽，最终排入大车排水槽。通过这一机械洗刷过程，滤料得到彻底清洗。排水泵由时间继电器控制，经过预设时间的抽吸后停止工作。此时，压重部分的水通过虹吸排空管排出（卸重），牵引浮箱逐渐失去浮力，并以其自重通过牵引杠杆和牵引绳的作用拉开活门。罩外水通过短流平衡孔进入罩内，消除罩内外水头差。在浮圈的超浮力作用下，活动部分缓慢浮起，标志着该格冲洗完成，罩体可移至下一格进行冲洗。

三、关键技术指标与参数详解：

1. 环境温度范围：1℃至40℃；

2. 处理水量：1至2立方米/小时；

3. 平均滤速：2米/时；

4. 反冲洗强度：约3升/秒·米²；

5. 反冲洗时间：4分钟；

6. 设计运行周期：约1小时；

7. 大小车行走速度：0.1米/分钟；

8. 装置整体尺寸：1400毫米×600毫米×1700毫米；

9. 工作电源：AC220V±10%、50Hz，单相三线制，功率900W，配备接地保护、漏电保护及过流保护等多重安全措施。

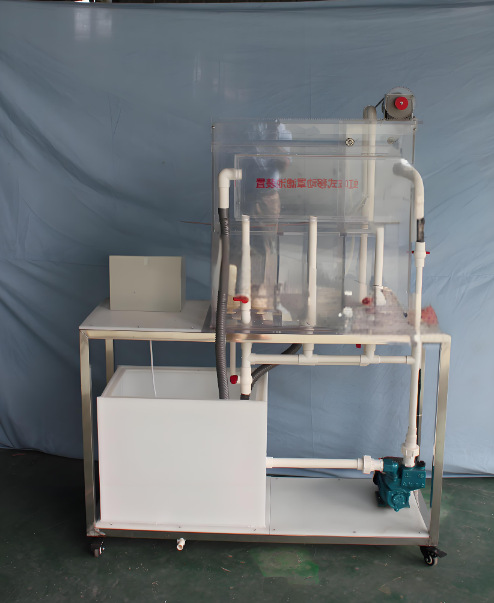

四、主要配置与设备清单：

1. 移动罩滤池：采用透明有机玻璃材质，厚度达10mm，包含进水管、滤层、底部集水区、出水虹吸管、出水堰口、水位恒定器（虽可省略但列出以供参考）、冲洗罩、桁车（含传动装置1套、滑动导轨1副）、滤格、隔墙、排水槽、排水总槽、出水总管、传动装置、冲洗泵等关键部件；

2. 反冲洗自动控制系统1套、出水虹吸控制装置1套、过滤水量可通过微机进行精确调节；同时配备反冲洗水泵1台（含移动吸罩1套）作为冲洗动力；

3. 进水泵1台：流量范围1-3m³/h、扬程40m、转速2900r/min、功率0.9KW，确保水源稳定供应；

4. 石英砂滤料1套，作为过滤介质；

5. 流量测量与调节设备：转子流量计1个，量程为250～2500L/H，用于精确监测和调节水流；

6. 原水箱和反洗水箱各1个：采用白色PP板制作，厚度10mm，底部设有放空阀，便于排水和清洁；

7. 原水箱配电机搅拌装置1台、304不锈钢搅拌桨1套（功率25W、转速90rpm），用于保证水质均匀；

8. 实验台面采用10mm厚PP白色板制作，提供稳固的实验操作平台；

9. 电源控制系统：包含双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组件，确保实验安全进行；

10. 配套UPVC连接管道和阀门（中财品牌），确保流体传输的可靠性和耐用性；

11. 不锈钢框架实验台：采用30mm×30mm不锈钢方管制作，配备万向轮和禁锢脚，便于移动和固定。
