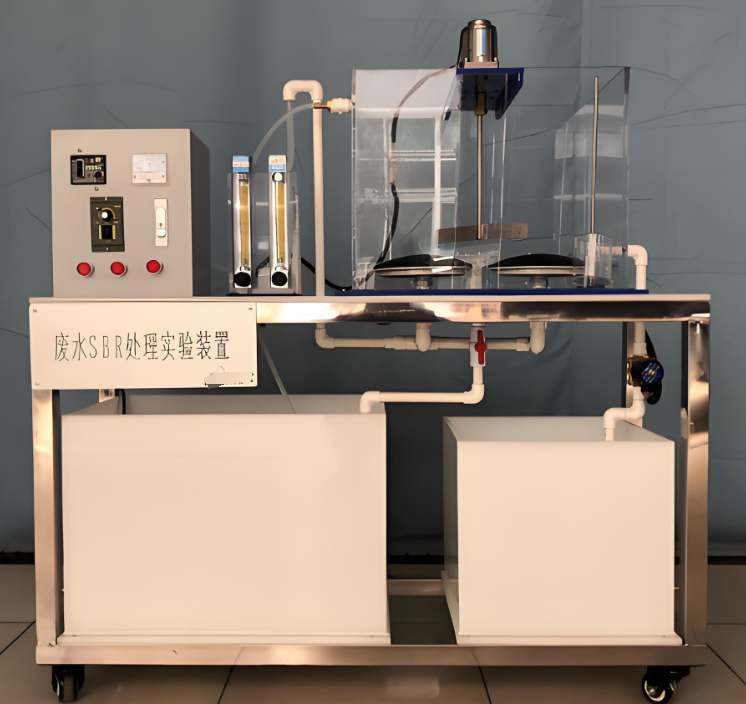

SBR法间歇式实验装置

SBR法间歇式实验装置

SBR间歇式活性污泥处理实验装置详解

一、实验目的阐述

间歇式活性污泥处理系统，简称SBR工艺（Sequencing Batch Reactor），是一种集有机污染物降解与混合液沉淀于一体的污水处理技术。本装置作为SBR工艺的教学演示和动态实验设备，旨在通过实验操作达到以下目的：

1. 深入了解SBR系统特性：全面把握SBR法系统的核心特点，包括其工艺组成简单、无需污泥回流设备和二次沉淀池、不易产生污泥膨胀等优势。

2. 深化SBR工艺认知：通过亲身实践，加深对SBR法工艺运行过程的理解，掌握其在单一曝气池内实现脱氮和除磷反应的能力。

二、关键技术指标与参数

1. 环境适应性：实验装置可在5℃～40℃的环境温度下稳定运行。

2. 处理能力：平均处理水量为2～6L/h，满足多种实验需求。

3. 停留时间：SBR反应池停留时间为6～13h，二沉池停留时间为4～1h，确保处理效果。

4. 水质标准：

• 进水BOD5：400～800mg/L，出水50～100mg/L；

• 进水COD：600～1200mg/L，出水100～150mg/L；

• 进水SS：200～400mg/L，出水30～40mg/L；

• 进出水pH均保持在6～9范围内。

5. 反应池尺寸：SBR反应池尺寸为550mm×350mm×500mm，透明有机玻璃材质，便于观察。

6. 装置尺寸与电源：整体尺寸为1000mm×400mm×1400mm，工作电源为AC220V±10%、50Hz，单相三线制，功率300W，配备多重安全保护。

三、核心配置与组件

1. 水箱系统：

• 原水箱：白色PP板材质，厚度10mm，尺寸500×400×400mm，配备放空阀，便于排水。

• 清水箱：白色PP板材质，厚度10mm，尺寸200×400×400mm，同样配备放空阀。

2. 搅拌系统：

• 原水箱搅拌电机：功率25W，转速120rpm，配备304不锈钢搅拌桨和调速器。

• 反应池搅拌电机：同样功率和转速，配备不锈钢搅拌桨和调速器。

3. 反应池与曝气系统：

• SBR反应池：透明有机玻璃材质，壁厚10mm，尺寸600×350×600mm，含曝气管和浮动笔水器。

• 气泵：功率40W，最大气量16L/min，配备微孔曝气管。

4. 水泵与流量调节：

• 防腐蚀提升磁力水泵：流量16～19L/min，扬程2.7～3.4m，功率20W。

• 进水液体流量计：量程2-20L/H，用于精确调节进水流量。

• 气体流量计：量程250~2500L/h，用于监测和控制曝气量。

5. 控制系统：

• 可编程自动控制器：实现实验过程的自动化控制。

• 电源控制系统：包含双面亚光密纹喷塑电控箱、漏电保护器、电压表、带锁按钮开关等组件，确保实验安全。

6. 辅助配置：

• 配套UPVC连接管道和阀门，确保实验装置的连接与调节。

• 不锈钢框架实验台：采用30mm×30mm不锈钢方管制作，配备万向轮和禁锢脚，便于移动和固定。
