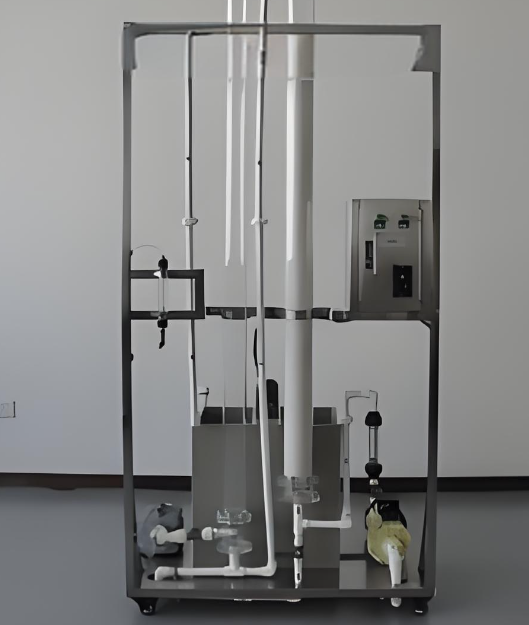

酸性废水中和实验装置

酸性废水中和实验装置

酸性废水中和高效实验装置

一、中和剂与吹脱柱设计特点：

本实验装置采用高纯度固体碳酸钙颗粒作为中和剂，其优势在于与酸性废水能进行有效中和，反应持久，并且无残留物，保证了处理后的水质清洁。吹脱柱中特别使用了拉西环作为填料，这种设计极大地增加了气水接触面积，显著提升了CO2及NH3的吹脱效率。

二、实验目标：

1. 酸性废水升流式膨胀中和过滤实验：旨在验证碳酸钙颗粒对酸性废水的中和效果及过滤性能。

2. CO2及NH3吹脱实验：评估拉西环填料在吹脱过程中的效能，确保有害气体有效去除。

三、核心配置组件：

1. 中和柱：用于装载碳酸钙颗粒，实现废水中和。

2. 吹脱柱：内置拉西环填料，提高气水接触效率。

3. 空压机：提供吹脱所需的气体动力。

4. 泵：负责废水的输送与循环。

5. 填料：包括碳酸钙颗粒与拉西环，分别用于中和与吹脱。

6. 流量计：精确测量流体流量，确保实验条件稳定。

7. 配水池：用于储存与调配实验废水。

8. 阀门管道：控制流体流向与流量。

9. 电路控制系统：保障设备稳定运行。

10. 不锈钢框架：支撑整体结构，确保稳固。

11. 控制屏：集中控制实验参数。

四、技术参数与规格：

1. 环境温度：适宜范围为5℃～40℃，确保设备正常运行。

2. 中和滤柱：采用Φ100×1600mm的有机玻璃材质，壁厚5mm，内部填充碳酸钙颗粒。

3. 吹脱柱：同样为Φ100×1600mm的有机玻璃材质，壁厚5mm，内置拉西环填料。

4. 空压机：功率750W，排气量36L/min，工作压力在0.4-0.8MPa之间。

5. 水泵：额定流量1m3/h，扬程15m，功率370W。

6. 流量测量与调节：采用转子流量计，液体流量范围60-600L/h或25-250L/h，气体流量范围0.16-1.6m3/h。

7. 配水池：尺寸为500×450×450mm，采用优质PVC板制作。

8. 控制屏与框架：均采用304不锈钢材质，设计紧凑，美观大方，操作便捷。

9. 外形尺寸：整体尺寸为1200×650×2100mm，框架设计为可移动式，配备脚轮及禁锢脚，便于移动与固定。

五、数据采集与监控：

数据采集型装置还配备了计算机接口与处理软件、涡轮流量计、PH值监测装置及电磁阀。这些设备能够实时在线监测进水流量、气量、PH值以及阀门开关状态，确保实验数据的准确性与实验过程的可控性。
