数据采集型旋风除尘器实验装置

数据采集型旋风除尘器实验装置

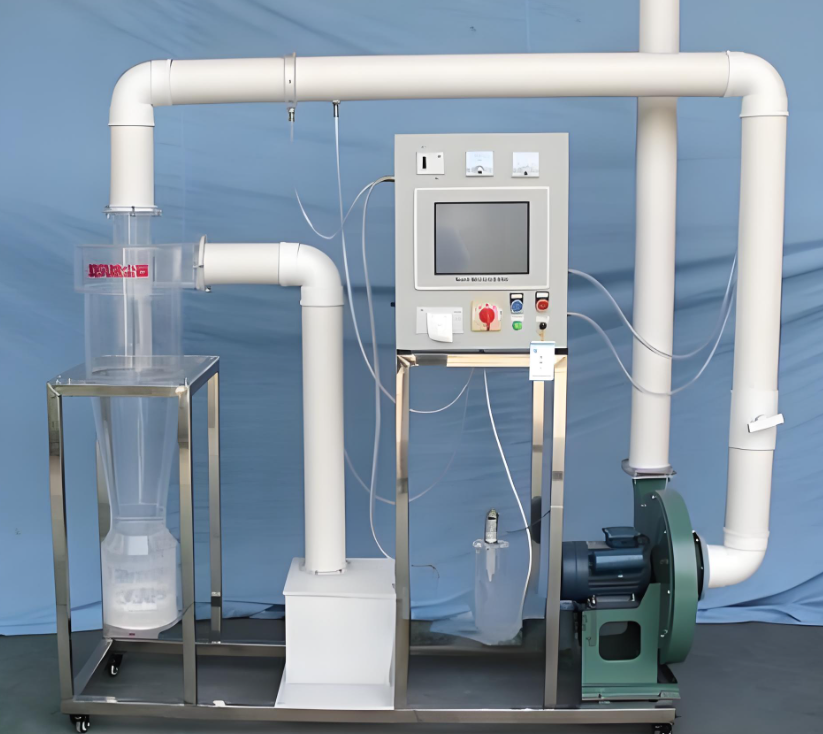

数据采集型旋风除尘器实验装置详解：

一、原理、用途及特性概述：

旋风除尘器，基于含尘气体流动速度的原理，使气流在装置内部沿特定方向持续旋转。在此过程中，粒子因获得离心力而从气流中分离，实现除尘效果。该除尘器不仅结构简单、成本低廉、易于维护，而且适用于高温含尘烟气的净化，并能回收有价值的粉尘。本实验装置旨在直观演示旋风除尘的工作原理，加深理解。

二、关键技术参数与指标：

1. 风量范围：300至700立方米/小时，满足多种实验需求。

2. 入口气体含尘浓度：低于50克/立方米，确保实验准确性。

3. 除尘效率：高达70%至80%，有效验证除尘效果。

4. 压力降：小于2000帕，保证系统稳定运行。

5. 装置尺寸：长1800毫米、宽450毫米、高1600毫米，结构紧凑且便于观察。

6. 工作电源：AC220V±10%、50Hz，单相三线制，功率1500W，配备接地保护、漏电保护及过流保护，确保安全。

7. 线路安装：采用环保阻燃电气配线槽，布线整齐、规范，便于维护。

三、核心配置与功能：

1. 粉尘浓度检测系统：在线监测进、出口粉尘浓度，传感器输出4-20MA信号，测量范围0-2000PPM，分辨率1PPM，精确反映除尘效果。

2. 风压、风量及风速检测系统：实时监测风压、风量及风速，压力传感器远传显示，量程0-10Kpa，输出4-20MA信号，测量精度±1%，确保数据准确。

3. 温湿度检测系统：在线监测风管内温度、湿度，远传显示，温度量程-40-100℃，湿度量程0-100RH%，输出4-20MA信号，供电9-36VDC，适应多种环境。

4. 彩色液晶触摸屏与打印机：10.4寸触摸屏操作便捷，微型打印机热敏打印，速度50mm/s，分辨率高，有效打印宽带48mm，便于数据记录与分析。

5. 计算机通讯与数据处理：提供通讯接口，实时记录历史数据和曲线，配备数据处理软件，实现数据可视化与分析。

6. 旋风除尘器：透明有机玻璃材质，壁厚8mm，含卸灰装置，直观展示除尘过程。

7. 粉尘自动加料装置：立式加料，操作简便，确保实验连续性。

8. 气尘静态混合器：采用箱式静态混合器，提高实验效率。

9. 监测与测压装置：人工监测进出口、测压环及透明测压软管，确保实验数据准确。

10. 离心通风机与变频器：通风机功率1.1Kw，转速2900r/min，变频器控制风量大小，灵活调节实验条件。

11. 电源控制系统：双面亚光密纹喷塑电控箱，配备漏电保护器、带灯自锁按钮开关，确保安全。

12. 连接管路与控制阀：Ø110连接管路及控制球阀，确保系统流畅运行。

13. 不锈钢框架实验台：采用38mm×38mm不锈钢方管，配万向轮及禁锢脚，便于移动与固定。

四、教学资源与虚拟实训系统：

提供3D仿真演示软件，与设备使用内容完全一致，屏幕大小可编程，包含整套实验过程流程动画，助力教学与学习。
