一、总览

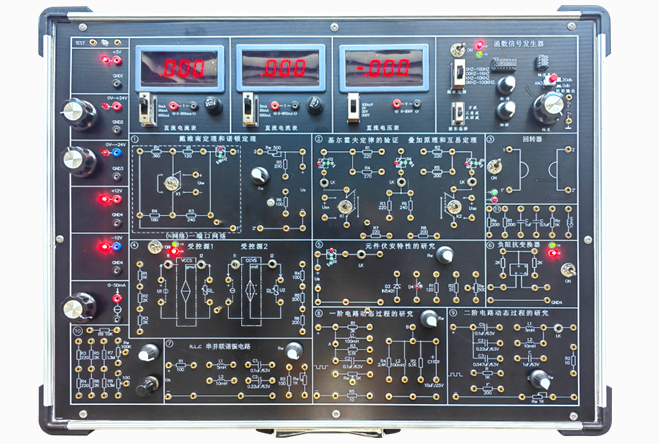

电路分析实验平台，以紧凑的箱式结构设计，集成了电源系统、精密测量仪表及多样化实验模块，构建了一个高效、便捷的实验教学环境。该平台采用创新的锁紧叠插式镀金大孔连接技术，确保了连接的稳固性和长期使用下的高可靠性，同时，双面板敷铜制作工艺的面板设计，清晰展现了电路原理与具体布局，极大地提升了学生的实验学习效率与理解深度。

二、核心组件概览

电路分析实验平台主体由环保型铝木合金材料精心打造，箱内集成了多功能直流稳压电源（含恒流源与恒压源）、高精度直流电流表与电压表、以及丰富的实验电路模块区。这一设计不仅保证了实验器材的绿色环保，还极大地丰富了实验内容的多样性与深度。

三、关键技术参数概览

1. 电源输入：支持标准交流AC 220V±10%输入，适应广泛供电环境。

2. 直流稳压输出：提供三组稳定的直流输出，包括±12V/1.5A、5V/1.5A，满足多种实验需求。

3. 可调直流稳压输出：特别配备一组0～±24V/1A连续可调直流稳压源，采用高精度进口电位器调节，精度高达±0.1%，且具备短路保护自动恢复功能。

4. 高精度恒流源：提供0～50mA可调恒流输出，同样采用高精度进口电位器，精度±0.1%，并具备开路保护功能。

5. 多功能函数发生器：可生成方波、三角波、正弦波等多种波形，频率范围覆盖10HZ至100KHZ，四档可调，满足复杂信号分析需求。

6. 精密电位器与测量仪表：配置多种规格电位器及高精度直流电流表（0~2mA、0~20mA、0~200mA三档）、直流电压表（200mV、2V、20V、200V四档），确保测量精确无误。

四、实验项目概览

该平台支持一系列经典及扩展电路实验项目，包括但不限于：

• 基本电工仪表使用与误差分析

• 电阻网络（串联、并联、混联）特性研究

• 电路故障排查与分析

• 线性与非线性元件伏安特性测量

• 电位与电压关系探究

• 基尔霍夫定律、叠加定理等电路基本定理验证

• 戴维南定理、诺顿定理应用

• 受控源VCVS、VCCS实验

• 典型电信号观测与测量

• RC、RLC电路动态响应及谐振特性测试

• 双口网络分析与回转器实验

• 以及其他各类自定义电路研究

五、安全保护与扩展性

• 设计有完善的电源输入输出保护电路，具备接地保护、漏电过载过流保护功能，有效防止误操作导致的安全隐患。

• 预留扩展模块接入区，尺寸为155×98mm，便于用户根据需求接入更多实验模块。

• 实验板采用进口环保2mm厚敷铜板，结合双面板与无铅喷锡制作工艺，确保长期使用下的稳定性与耐用性。

六、配套工具与软件

• 配备十字螺丝刀5把，便于实验过程中的快速拆装与调试。

• 提供配套虚拟仿真实验软件，可全面仿真所有实验例程，进一步丰富教学手段，提升学习效果。

六、实验箱配置表
