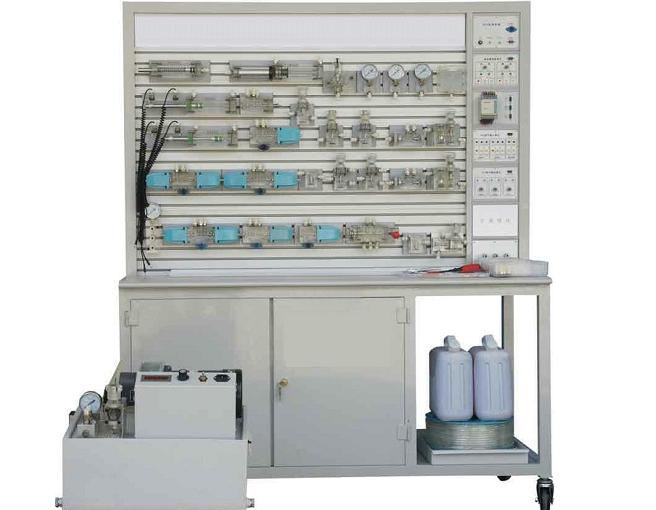

液压PLC控制实验系统（铝槽式）
液压PLC控制综合实验系统（创新铝槽式设计）
基于《液压传动》等经典教材的核心内容，并广泛吸纳师生的宝贵建议，我们精心研发了这款液压PLC控制综合实验系统。该系统不仅涵盖了液压基础控制回路的实验功能，还进一步拓展至液压控制技术的深入应用、课程设计实践，以及PLC编程与应用的全面学习，是机电融合教学的理想实验平台。
一、系统特色：
透明直观的实验元件：所有液压元件均采用高透明度有机材料制造，清晰展现内部结构，便于学生直观理解元件构造、性能及实际应用。
灵活多变的实验回路：系统支持快速组装与拆卸实验回路，让用户在掌握基础液压原理的同时，也能轻松尝试多种复杂控制策略。
双模控制对比学习：配备独立的继电器控制单元与PLC控制单元，通过对比实验，加深学生对PLC编程优势及其应用的理解。
二、系统构成：
实验台框架：采用工业级“T”型铝型材工作台，结合钢质结构台架，表面喷塑处理，既稳固又美观，尺寸优化为1500mm×640mm×1850mm。
电气控制单元：模块化设计，包括电源、PLC、输入输出、继电器等模块，可灵活组合与扩展，满足不同教学需求。PLC采用三菱FX1s-14MR系列，支持用户按需更换型号。
液压元件区：设有专用元件配置板，配备双作用油缸、液控单向阀、减压阀等全面覆盖液压技术应用的元件，便于管理与实验。
辅助工具与配件：配套菲力格F-300专用工具配件盒，确保实验操作的便捷与高效。
三、实验项目概览：
基础液压控制实验：涵盖换向阀、液控单向阀、减压阀等多种元件的基本回路实验，如换向回路、闭锁回路、压力调定回路等。
调速与调速回路实验：包括进油节流、回油节流、调速齿轮泵及其复合调速等多种调速方式实验，深入理解流量与速度控制原理。
顺序与动作控制实验：利用顺序阀、压力继电器、行程开关等元件，实现复杂的顺序动作控制，如顺序动作回路、行程控制回路等。
高级应用与扩展实验：涵盖小孔压力-流量特性、卸荷实验、节流变速等高级液压技术实验，以及针对特定元件（如溢流阀、调速阀）的特性测试实验。
PLC编程与应用实验：结合PLC模块，开展PLC编程基础、输入输出控制、自动化控制策略等实验，提升学生编程与自动化控制能力。
综合设计实验：鼓励学生结合所学，自主设计液压控制系统，实现从理论到实践的全面飞跃。
液压PLC控制实验系统（铝槽式）配置清单：
序号 分类 项 目 型 号 规 格 数量 备 注 1 泵
站
拖动直流电机及专用直流电源、数字转速表及传感器
齿轮油泵、溢流阀、压力表、油箱、温度液位计、滤油器1台 直流电机调速齿轮泵实验专用泵站 2 实
验
台08A型钢质实验台 本公司设计制造 1台 3 油管放油筒 本公司设计制造 1套 4 元件固定配置板 本公司设计制造 2块 5 进油压力表四通 本公司设计制造 1只 铝合金、压力表2.5MPa 6 回油五通 本公司设计制造 1只 铝合金 7 液 压 组 合 元 件 双作用油缸 2只 透明元件+弹簧卡脚铝底板 8 弹簧回位油缸 1只 透明元件+弹簧卡脚铝底板 9 增压油缸 1只 透明元件+弹簧卡脚铝底板 10 辅助油箱 底板反装 1只 透明元件+弹簧卡脚铝底板 11 单向阀 P1孔向右 2只 透明元件+弹簧卡脚铝底板 12 液控单向阀 2只 透明元件+弹簧卡脚铝底板 13 溢流阀（直动式） 2只 透明元件+弹簧卡脚铝底板 14 节流阀（直动式） 1只 透明元件+弹簧卡脚铝底板 15 调速阀 2只 透明元件+弹簧卡脚铝底板 16 顺序阀 （回油孔向右） 上阀芯螺丝固定 2只 透明元件+弹簧卡脚铝底板 17 减压阀（先导式） 1只 透明元件+弹簧卡脚铝底板 18 二位二通电磁换向阀 1只 透明元件+弹簧卡脚铝底板 19 二位四通电磁换向阀 2只 透明元件+弹簧卡脚铝底板 20 “O”型三位四通电磁换向阀 1只 透明元件+弹簧卡脚铝底板 21 “H”型三位四通电磁换向阀 1只 透明元件+弹簧卡脚铝底板 22 “M”型三位四通电磁换向阀 1只 透明元件+弹簧卡脚铝底板 23 二位四通行程换向阀 1只 透明元件+弹簧卡脚铝底板 24 三位五通手动换向阀 1只 透明元件+弹簧卡脚铝底板 25 压力继电器 0.5MPa 调定 1只 透明元件+弹簧卡脚铝底板 26 压力表( 1MPa--1只 0.6MPa--2只) 3只 透明元件+弹簧卡脚铝底板 27 微动行程开关（常开2只+常闭2只） 2+2只 装在双作用缸上 28 三通四通组件（三通7只、四通5只） 1套 29 附 件 纸巾 2包 30 桌面滴油槽 1个 31 透明液压皮管 φ8 1盘 32 油盘(配滤网) 1个 卸下的液压元件放油 塑料配件盒 1个 放置实验时装拆的小零件 33 专用液压油 20Kg 34 电 器 控 制 电磁阀通用连接线 3根 35 压力继电器插头线 1根 36 直流电源单元 1个 37 PLC 编程器控制单元 1个 38 PLC输入单元 1个 39 PLC输出单元 1个 40 继电器控制单元 1个 41 单元电器连接电缆 3条 42 220V电源线 1条 43 编程通讯电缆(适配器) 1根 44 资料 透明液压实验指导书 2册 45 PLC编程软件及应用程序光盘 编程软件及程序 1碟 46 工 具 配 件 盒 专用工具配件盒 300×200×62 1个 菲力格F-300 47 螺丝刀6×100(一字、十字)、螺丝刀3×80(一字、十字)、卷笔刀、剪刀、
尖嘴钳(改制)、活动板手、内六角扳手M4、M5、M6
内卡簧钳、外卡簧钳、尼龙管接头扳手、快速接头助拔器各1只 48 塑料油塞100只、皮管快速接头15只、尼龙管接头3只、
油管深度定位塞2只、记号笔1只、各密封圈1袋、Φ10组合垫圈20只1套 50 圆柱支架6只、皮管压板10只 铝槽T形螺母 30只
内六角螺丝M6×15=20枚 M6×25=20枚 M6×45=6枚1套
