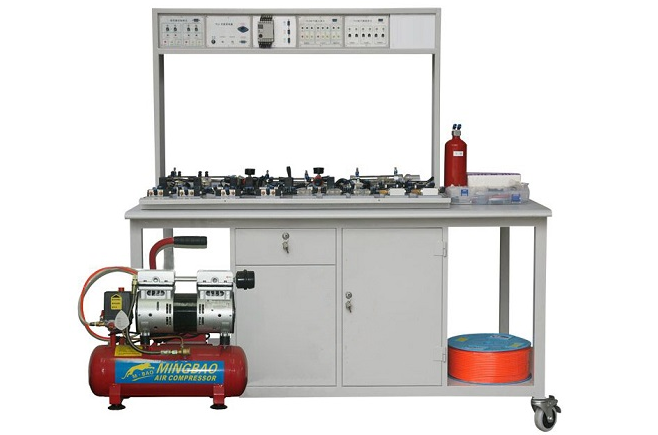

工程液压气动PLC综合控制实验台

工程液压气动PLC综合控制实验台

一、平台概述

本工程液压气动PLC综合控制实训平台，严格遵循高校机电一体化专业对气、电、液控制技术的教学大纲要求，采用开放式综合实验台设计。该平台旨在通过直观、感性的实验体验，使学生深入理解电、液、气各自的特点、优势及局限性，全面锻炼学生的动手能力、设计能力、综合运用能力和创新能力。

二、实验台特色

1. 坚固美观的结构：实验台采用钢质喷塑框架，搭配高耐磨桌面板，整体结构稳固，造型美观大方，操作空间宽敞，便于多位学生同时操作。

2. 标准工业级元件：液压元件精选自北京华德、天津天二等知名品牌，确保实验的真实性和工业贴近性。通过铝合金过渡底板水平安装，既安全又可靠。

3. 灵活便捷的组装：配备“T”型铝合金槽板及专用螺母，液压元件可自由定位安装，便于快速搭建和拆卸实验回路。油槽设计有效防止油液污染，保持实验环境清洁。

4. 广泛适应性：实验台设计灵活，可根据不同教学需求调整实验深度和广度，支持院校自定义扩展液压元器件，增强实验功能。

5. 直观透明的油路：采用白色半透明高压尼龙管，清晰展示油液流动方向，便于学生观察和理解系统工作原理。

6. 卓越密封性能：自主研发的快速闭锁接头，结构紧凑，操作简便，密封性能优异，能承受高压而不漏油，确保实验稳定进行。

7. 高效供油系统：配备专用工业液压实验泵站，具备安全限速和油路压力调定功能，支持多路供油回油，快速接头设计便于油路连接。

8. 便捷标识系统：元件固定板表面印刷标识，与元器件一一对应，铝合金过渡底板打标技术，快速指引学生组装实验回路。

三、技术参数

• 外接电源：220V 50Hz

• PLC控制器：日本三菱FX1s-14MR，8输入，6输出（继电器输出）

• 空气压缩机：AC220V，电机功率360W，气罐容量18L，压力1Mpa

• 油泵电机：Z-400直流电动机，功率400W，调速范围0-2000RPM

• 液压泵站：AC220/380V，电机功率1.5KW，容积25L，最高工作压力7MPa

四、功能亮点

• 空气压缩机：高效能，低噪音，为气动实验提供稳定气源。

• 三相工业泵站：动力强劲，调速灵活，满足多种液压实验需求。

• PLC控制系统：集成度高，支持多种控制模式，便于学生掌握PLC编程与控制技术。

• 继电器控制单元：作为PLC的补充，提供独立控制功能，增强实验教学的多样性。

五、基本配置

液压元器件包括专用泵站、压力表、各类阀门（如溢流阀、节流阀、单向阀等）、双作用油缸、电磁换向阀、压力继电器、行程开关等，全面覆盖液压传动基础实验需求。

六、实验项目

液压实验：涵盖换向回路、闭锁回路、调速回路、减压回路、平衡回路、同步回路等多种基本及综合实验，全面锻炼学生液压传动技能。

气动实验：包括气缸换向、速度控制、双向调速、缓冲回路、压力控制、延时回路等，深入探索气动系统的特性与应用。
