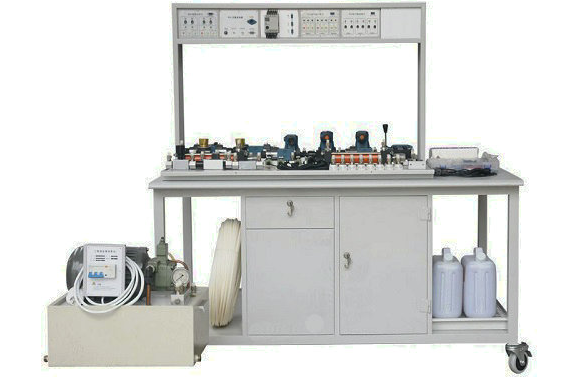

工程液压传动实训台

工程液压传动实训台

一、设备概述

本工程液压传动实训台，紧密贴合高校机电一体化专业的教学需求，特别是针对气、电、液控制技术的融合教学。在保留传统透明液压传动演示系统直观性的基础上，融合了液压PLC控制实验设备的精髓，采用开放式综合实验台架构，历经多次创新优化而成。该平台集液压传动控制技术与PLC可编程控制器技术于一身，旨在通过直观、感性的实验体验，帮助学生深入理解电、液控制系统的特性、优势及局限性，全面提升学生的实践操作能力、设计思维、综合应用能力以及创新能力。

二、元件与配置亮点

• 精选液压元件：实训台核心元件精选自北京华德液压、天津天二液压及科宇达液压等知名品牌，涵盖了数十种常用液压元件，确保学生能够全面掌握其结构、性能及应用场景。

• 便捷组装体验：实验回路组装快捷简便，得益于实验专用“T”型铝合金槽板及专用螺母的巧妙设计，液压元件可灵活定位安装，极大提升了实验效率。

• 环保清洁设计：铝合金槽板下方配备有油槽，有效防止油液溢出污染实验环境，保持实验台面的整洁与安全。

• 高效密封系统：采用自主研发的快速闭锁接头，不仅结构美观、操作简便，更具备强大的密封性能与承压能力，确保实验过程稳定可靠。

• 直观标识系统：元件固定板表面采用清晰印刷标识，与实物元件一一对应，便于学生快速识别与定位所需元件。

三、实训台特色功能

1. 坚固耐用，美观实用：钢质喷塑实验桌搭配高耐磨桌面板，结构合理，造型美观，操作空间大，可支持多位学生同时实验，优化资源利用。

2. 电气自动化控制：集成可编程与微机通讯技术，实现电气自动化控制，支持在线编辑及故障检测，提升实验教学的智能化水平。

3. 全面实验能力：既可独立进行液压控制基本回路及PLC编程控制实验，又可综合进行电-液控制等复杂实验，满足不同层次的教学需求。

四、主要技术参数

• 电源模块：支持AC 220V 50HZ输入，输出DC 24V 2A。

• PLC控制：配备三菱FX1s-14MR型主机，支持8输入、6输出，可根据客户需求灵活配置。

• 液压泵站：提供实验专用定量叶片泵站及三相工业泵站两种选择，满足不同实验压力与流量需求。

• 外形尺寸：实验台及实验支架尺寸设计合理，便于摆放与移动。
