液压挖掘机控制教学实验台

液压挖掘机控制教学实验台

一、核心特性概述

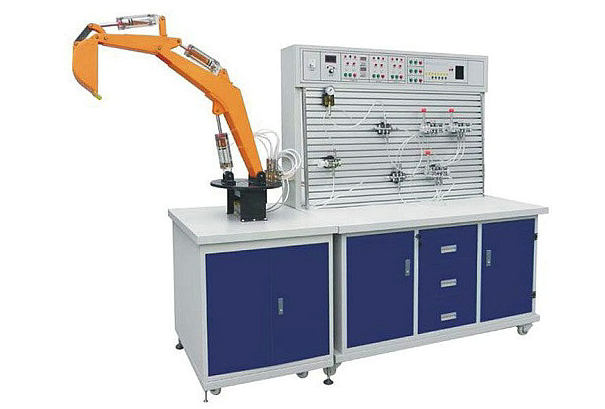

1. 现代化教学典范：本液压挖掘机控制教学实验台，巧妙地将挖掘机复杂的结构原理融入课堂教学，成为一款前沿的教学辅助工具。采用进口高品质有机玻璃精心打造挖掘机机身，不仅耐腐蚀、抗磨损，更保证了长久使用下依旧保持透明清晰，直观展示内部工作原理，教学效果生动逼真。

2. 坚固耐用，灵活搬运：实验台柜体选用1MM厚度SPCC冷轧板制造，结构稳固，表面经过中温磷化防锈处理及静电喷涂工艺，美观且耐用。特别配备四个万向轮，确保实验设备在教室或实验室间轻松搬运与重新布置，提升教学灵活性。

3. 双重控制模式：为了满足不同教学需求，实验台集成了继电器控制与PLC控制两种模式。其中，PLC控制部分采用三菱FX1S－20MR型号，凭借其强大的编程能力和稳定性能，为学生提供丰富的实践操作体验。

二、学习目标明晰

1. 基础认知：通过实验，使学生深入理解挖掘机的基本构造与传动系统。

2. 系统学习：掌握挖掘机液压系统的构成与工作原理，奠定扎实的理论基础。

3. 控制原理探索：从手动控制到自动控制，全面学习挖掘机的控制逻辑与策略。

三、技术参数详解

• 尺寸规格：实验台整体尺寸为1500×700×1800mm（长×宽×高），演示台则为700×700×1330mm，设计合理，便于操作与观察。

• 电源配置：标准市电220V，50Hz供电，液压实验泵站尺寸500×350×300mm，配备永磁调速电机，调速范围广泛，满足各种实验需求。

• 安全性能：液压泵工作时，在距液压台1.5米处测量的噪声低于58dB，确保教学环境的安静与舒适。

• 油路要求：实验油路液流压力需求低，仅为0.3-0.5Mpa，而油泵最高压力可达1.5Mpa，保障实验安全顺利进行。

四、实验内容丰富多元

1. 挖掘机动作原理实验：涵盖挖掘机八大基本动作，如降大臂、降小臂、收铲斗等，通过实际操作理解其工作机制。

2. 液压传动回路实验：包括换向阀换向、闭锁回路、压力调定、减压回路等多种基础及复合液压回路实验，全面覆盖液压传动技术的核心知识点。

3. 高级控制策略实验：通过顺序阀、压力继电器、电器行程开关等多种控制元件，实现复杂的顺序动作与自动化控制实验，提升学生的综合应用能力。
