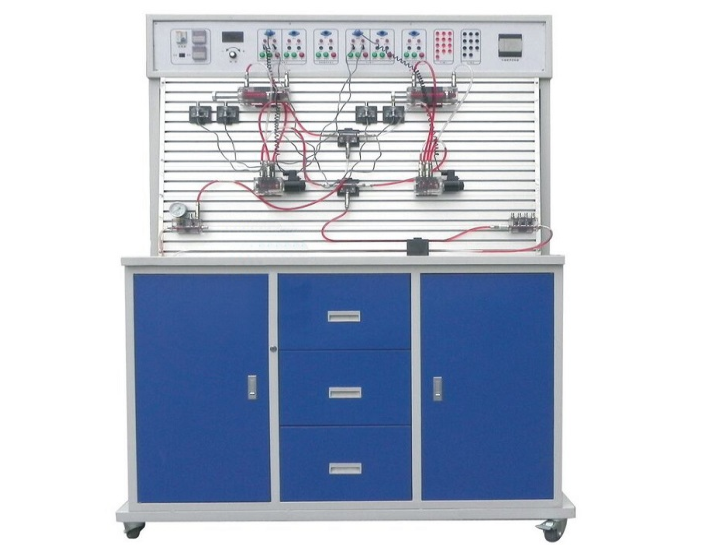

透明液压实验台
一、引言
为了紧跟时代步伐，适应各行业对液压传动技术人才的迫切需求，我公司匠心打造了一款透明液压实验台。此实验台旨在培养具备扎实液压传动理论基础与卓越实操技能的技术工人、技术员及工程师，为国家的现代化建设输送高质量人才。我们依据《液压传动》、《液压原理》及《机械基础》等权威教材，结合国内液压元件特性，通过精密加工技术，克服了透明材料在液压应用中的种种挑战，成功研发出这一创新教学工具。
二、实验台特色
透明材质，直观教学：采用特殊透明材料制成的液压元件，使内部结构清晰可见，便于学生直观理解液压系统的运作原理。
精工制作，坚固耐用：实验台主体采用1.2mm冷轧钢板精制而成，结构稳固，操作便捷，确保长期使用无忧。
功能全面，覆盖广泛：集成了方向控制、压力控制、速度控制及顺序控制四大基本功能回路，涵盖液压传动的核心知识点。
启发式教学，培养能力：通过丰富的实验演示，激发学生的探索兴趣，提升其故障分析与解决能力，为未来的职业生涯奠定坚实基础。
三、主要技术指标
电源：AC 220V，50Hz（标准市电）
尺寸规格：1500mm（长）×700mm（宽）×1700mm（高），设计紧凑，空间利用高效。
PLC控制器：采用西门子CPU224（继电器输出方式），性能稳定，编程灵活。
液压泵站：尺寸500×350×300mm，配备永磁调速电机，调速范围0-1500转/分，安全限速范围内运行平稳，噪声控制在液压台1.5米远处≤58dB。
油路压力要求：实验油路液流压力需求低，仅需0.3-0.5Mpa，油泵最高压力可达1.5Mpa，满足多种实验需求。
四、实验内容概览
本实验台精心设计了十八种基本液压传动控制回路实验，具体包括：
换向阀换向回路
“O”型机能换向阀闭锁回路
液控单向阀闭锁回路
压力调定回路
二级压力回路
减压阀减压回路
增压缸增压回路
换向阀卸载回路
进油节流调速回路
回油节流调速回路
调速齿轮泵调速回路
调速齿轮泵与调速阀复合调速回路
流量阀短接速度换接回路
二次进给回路
顺序阀顺序动作回路
压力继电器顺序动作回路
电器行程开关顺序动作回路
行程阀顺序动作回路
四、透明液压实验台配置清单：
| 序号 | 名称 | 单位 | 数量 | 备注 |
| 01 | 实验演示台 | 台 | 1 | 铁柜铝合金实验屏 |
| 02 | 电气线路面板 | 件 | 1 | 安装演示台上 |
| 03 | 拖动电机及调节器速电路 | 套 | 1 | 安装在泵站上 |
| 04 | 齿轮油泵 | 只 | 1 | 安装在泵站上 |
| 05 | 油箱 | 只 | 1 | 安装在泵站上 |
| 06 | 行程开关组件（常开） | 只 | 2 | 组合透明元件 |
| 07 | 行程开关组件（常闭） | 只 | 2 | 组合透明元件 |
| 08 | 双作用油缸（带撞块） | 只 | 2 | 组合透明元件 |
| 09 | 弹簧回位油缸 | 只 | 1 | 组合透明元件 |
| 10 | 增压油缸 | 只 | 1 | 组合透明元件 |
| 11 | 单向阀 | 只 | 2 | 组合透明元件 |
| 12 | 液控单向阀 | 只 | 2 | 组合透明元件 |
| 13 | 溢流阀 | 只 | 2 | 组合透明元件 |
| 14 | 先导式溢流阀 | 只 | 1 | 组合透明元件 |
| 15 | 节流阀 | 只 | 1 | 组合透明元件 |
| 16 | 调速阀 | 只 | 2 | 组合透明元件 |
| 17 | 顺序阀 | 只 | 2 | 组合透明元件 |
| 18 | 减压阀 | 只 | 1 | 组合透明元件 |
| 19 | 二位二通电磁换向阀 | 只 | 1 | 组合透明元件 |
| 20 | 二位四通电磁换向阀 | 只 | 2 | 组合透明元件 |
| 21 | “O”型三位四通电磁换向阀 | 只 | 1 | 组合透明元件 |
| 22 | “H”型三位四通电磁换向阀 | 只 | 1 | 组合透明元件 |
| 23 | “M”型三位四通电磁换向阀 | 只 | 1 | 组合透明元件 |
| 24 | 二位四通行程换向阀 | 只 | 1 | 组合透明元件 |
| 25 | 三位五通手动换向阀 | 只 | 1 | 组合透明元件 |
| 26 | 压力继电器 | 只 | 1 | 组合透明元件 |
| 27 | 压力表 | 只 | 3 | 组合透明元件 |
| 28 | 五通 | 只 | 3 | 组合透明元件 |
| 29 | 四通 | 只 | 7 | 组合透明元件 |
| 30 | 直流电源单元 | 只 | 1 | 电器配件 |
| 31 | 西门子PLC模块 | 只 | 1 | S7-200 |
| 32 | 西门子数据线 | 条 | 1 | 附件 |
| 33 | 220V电源插头线 | 条 | 1 | 电器配件 |
| 34 | 电磁阀通用连结线 | 条 | 4 | 电器配件 |
| 35 | 压力继电器插头线 | 条 | 1 | 电器配件 |
| 36 | 活动扳手200*24 | 只 | 1 | 工具 |
| 37 | 内六角M6、M5 | 只 | 1 | 工具 |
| 38 | 一字螺丝刀 | 只 | 1 | 工具 |
| 39 | 十字螺丝刀 | 只 | 1 | 工具 |
| 40 | 尖嘴钳 | 只 | 1 | 工具 |
| 41 | 孔用挡圈钳（内） | 只 | 1 | 工具 |
| 42 | 剪刀 | 把 | 1 | 工具 |
| 43 | 备用油管接头 | 枚 | 5 | 附件 |
| 44 | 502胶水一瓶 | 瓶 | 1 | 附件 |
| 45 | 各种“O”型挡圈 | 枚 | 若干 | 附件 |
| 46 | 各种油封 | 枚 | 若干 | 附件 |
| 47 | 毛巾 | 条 | 5 | 附件 |
| 48 | 透明液压皮管 | 米 | 30米 | 附件 |
| 49 | 专用液压油 | 壶 | 2 | 附件 |
| 50 | 油盘 | 只 | 1 | 附件 |
| 51 | 透明液压演示系统装箱清单 | 份 | 1 | 资料 |
