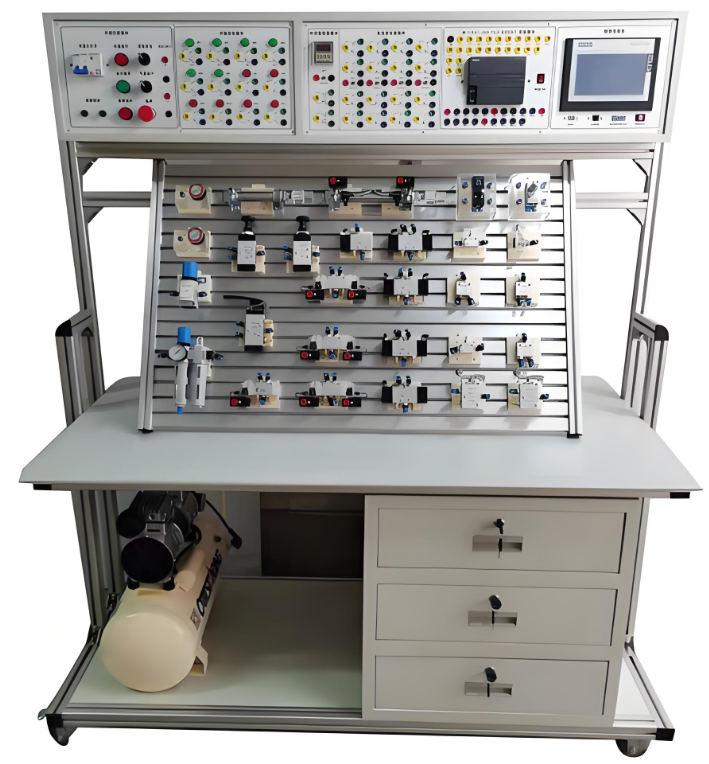

液压气动PLC控制综合实训装置

液压气动PLC控制综合实训装置

一、装置概述

本液压气动PLC控制综合实训装置，集教学、实验与研发于一体，其特色在于所有透明液压元件均采用进口高透明度有机玻璃材料，结合现代精密加工工艺精心打造。这一设计不仅使内部结构一目了然，还能直观展示液压传动回路的工作过程，为学习液压元件构造、工作原理及性能提供了强有力的支持。此外，该装置不仅适用于单个液压元件的教学，还能满足常见基本回路的实验演示需求，更是液压系统课程设计与毕业设计的理想平台。

二、核心特点

1. 稳固美观的实验台结构：主体框架选用70*70mm特制铝型材，经过表面氧化处理，美观且耐用。桌面采用整块钢板制成，并预留漏油槽，既坚固又便于清洁。特别设计的超大铝质“T”型面板，为双人实验提供了充足空间。

2. 高品质阀体材料：阀体采用日本进口旭化成（PMMA 80N）光学级注塑级PMMA有机玻璃，透光率高达93%，耐热、耐候、耐化学药品性能优越，通过SGS/ROHS环保认证，长期使用不变形、不龟裂。

3. 创新散热设计：针对电磁阀工作时的发热问题，特别设计了散热模块，有效控制阀体温度，避免热效应导致的泄漏问题。

4. 便捷高效的插接方式：采用JB/ZQ4434-86标准的双开闭式液压快速接头，承压能力强，密封性能好，安装拆卸快速便捷，提升了实验效率。

5. 灵活的元件模块化设计：各液压元件独立成模块，配有专用底板，可轻松在“T”型槽铝合金板上搭建多种实验回路，操作简便快捷。

6. 强大的可扩展性：在满足基本实验需求的同时，提供丰富的扩展功能，支持气动实验、送料机构、机械手抓取机构等多种实验项目的实现。

7. 易维护设计：独特的防护与易维护设计，减少维护工作量，元件分开放置，设有回油盘实现资源回收再利用，整机维护简便快捷。

8. 高安全性能：系统压力安全可控，电源配备漏电保护，确保实验过程的安全无忧。

9. 多元化的控制方式：支持PLC控制、继电器控制、时间继电器控制及手动控制等多种模式，满足不同的教学与实验需求。

三、技术性能

• 输入电源：单相三线制～220V±10% 50Hz

• 工作温度：-5℃～+40℃，相对湿度＜85%

• 装置容量：＜1.5KVA

• 外形尺寸：1600mm×700mm×1760mm

四、实验内容概览

• 液压原理基础实验：涵盖调压、卸荷、稳压、卸压、调速、同步、换向、锁紧等多种回路实验。

• PLC电气控制实验：包括PLC指令编程、梯形图编程、编程软件学习、与计算机通讯、在线调试监控及液压传动控制优化等。

• 气动实验项目：涉及单双作用气缸的换向、速度控制、缓冲、压力控制、延时、过载保护等多种回路实验，以及PLC在气动控制中的应用。

五、实验台主要组成

• 实验台架：高性能铝型材框架，表面氧化处理，配备储物柜及移动脚轮，整体设计符合现代化审美。

• 主机箱：集成安全保护、泵站控制、时间继电器、继电器控制模块及PLC等，功能全面。

• 液压泵站：额定工作压力0.8Mpa，最大可达1.5Mpa，配备多种泵型选择及静音设计。
