气动PLC控制实验台

气动PLC控制实验台

一、设计理念与教学应用

气动PLC控制实验台，依据《液压与气压传动》、《气动控制技术》等经典教材精髓，精心构思打造。此实验平台不仅涵盖气动基础控制回路的传统实验，更创新性地融入了模拟气动控制技术应用、课程设计，以及PLC（可编程序控制器）的学习与实战应用实验，是机电融合教育的典范设备。

专为大中专院校、技校及职业学校的机械工程、机电一体化、自动化等专业设计，它紧密贴合《液压与气压传动》、《气动控制技术》、《PLC可编程序控制器原理及应用》等核心课程，成为教学实验不可或缺的一环。同时，其强大的综合性与可扩展性，使之成为机电气一体化综合实验的理想选择。学生在此平台上，通过亲手操作与项目设计，能深刻理解气动元件构造、控制原理及设计方法，并熟练掌握PLC的功能、控制逻辑及编程技巧。

二、核心特性概览

1. 模块化设计：气动元件独立成模块，配以易装底板，灵活构建各类实验回路，操作简便高效。

2. 快捷连接方式：采用快速接头，安装拆卸省时省力，确保实验流畅进行。

3. 高性能气动元件：选用工业级气动元件，性能稳定可靠，精度高，使用寿命长。

4. 低噪音环境：配备超静音工作泵站，营造宁静实验氛围，噪音低于50分贝。

5. 高度可扩展性：支持液压元件搭接，实现液气综合实验；大铝合金面板提供广阔扩展空间，满足设计性、综合性、探索性实验需求。

6. 广泛兼容性：与MPS自动化物流系统、FMS柔性系统兼容，电控及硬件部分易于升级，支持多类机电、液、气模块组合实验。

7. 多元控制方式：涵盖纯气动、继电器电控、PLC电控及组态控制等多种控制方式，满足不同教学与研究需求。

8. 卓越安全性能：系统工作压力安全设定于1.0Mpa，电源配备漏电保护，确保实验过程安全无忧。

三、技术规格与实验项目

实验台输入电源为单相三线制220V±10% 50Hz，适应温度范围-5℃至+40℃，相对湿度低于85%，装置容量小于1.5KVA，外形尺寸为1600mm×700mm×1760mm。实验项目涵盖单双作用气缸的换向与速度控制、缓冲、压力控制、延时、过载保护、互锁等经典回路，以及PLC编程、通讯调试等高级应用，全面覆盖气动与PLC教学的各个层面。

四、实验台结构详解

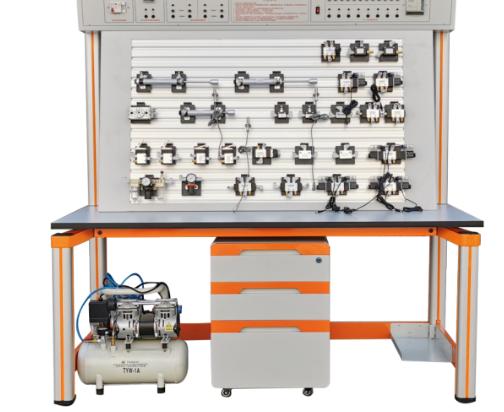

实验台由坚固的实验台架、静音工作泵站、丰富的气动元件及集成的主机箱组成。实验台架采用高性能铝型材及压铸框架，美观耐用；主机箱内置时间继电器、继电器控制模组及三菱FXS20MR系列PLC，功能齐全；静音工作泵站则确保实验在低噪音环境中进行。气动元件均配备过渡底板与快换接头，便于快速搭建与调整实验回路。
