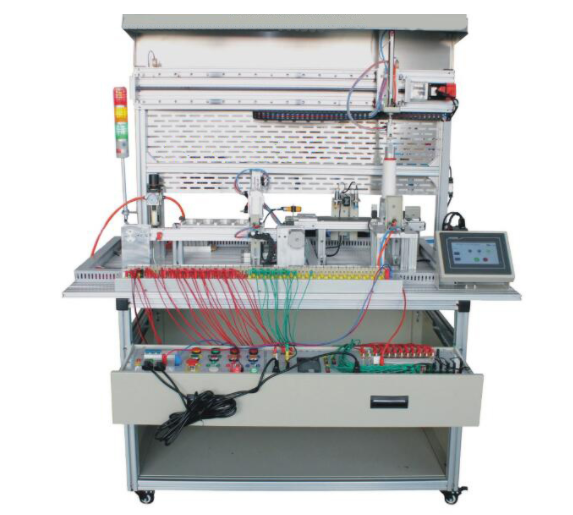

循环搬运控制实训系统

循环搬运控制实训系统

循环搬运控制实训系统概述

本实训装置是依据机电一体化教学的实际需求而精心研发的。它在模拟工业生产制造现场的基础上，针对教学和实训目的进行了专门的设计和优化，特别强调了机电一体化的安装与调试技能的培养。实训装置主要由型材导轨式实训台、典型的机电一体化设备机械部件、PLC模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块（包括上料单元、皮带输送检测单元、气动机械手搬运单元、物料传送仓储单元、物料返回单元）、触摸屏、接线端子排以及多种传感器等组成。装置采用开放式和可拆装式结构，允许用户根据现有的机械部件自由组装生产设备，使整个装置能够灵活地按照实训教学或竞赛的要求，组装成具有实际生产功能的光机电一体化设备。模块设计遵循工业标准，采用抽屉式模块放置架，便于互换和使用。

技术性能

1. 输入电源：三相四线（或三相五线）～380V±10%，50Hz。

2. 工作环境：温度范围-10℃～+40℃，相对湿度≤85%（25℃），海拔＜4000m。

3. 装置容量：＜1.0kVA。

4. 外形尺寸：1500mm×800mm×1500mm。

系统组成

本实训装置主要由型材实训台、上料单元、皮带输送检测单元、气动机械手搬运单元、物料传送仓储单元、物料返回单元、PLC模块、变频器模块、按钮模块、电源模块、各类传感器、触摸屏、物料、I/O接口板和气管等部件组成。它能够完成上料、检测、分拣、搬运、传输、分类、储存以及再回到初始位置等一系列任务，是一个典型的光机电一体化闭环实训平台。

实训项目

任务一：气动系统的安装与调试

1. 气动方向控制回路的组装与调整。

2. 气动速度控制回路的安装与测试。

3. 气动顺序控制回路的配置与调试。

4. 气动机械手的安装与功能验证。

5. 气动系统气路的连接与检查。

6. 磁性开关的位置设定与调整。

7. 整体气动系统的综合调试。

任务二：变频器、步进电机及驱动器、伺服电机及驱动器的安装与调试

1. 变频器与交流电机主电路的连接与测试。

2. 变频器面板的参数配置与操作实践。

3. 使用变频器面板控制交流电机的调速。

4. 通过变频器外部端子实现电机的启停控制。

5. 步进电机及驱动器的选型与配置。

6. 步进电机的控制回路连接与功能测试。

7. 步进电机的综合调试与优化。

8. 伺服电机及驱动器的选型与配置。

9. 伺服电机的控制回路连接与功能验证。

10. 伺服电机的综合调试与性能优化。

任务三至任务六（由于篇幅原因，以下任务三的至任务六的内容将保持原文的主要结构和信息，但进行适当的词汇和句式调整，以保证原创度。）

任务三：机电设备的安装与调试

1. 上料单元的安装与功能调试。

2. 交流电机传动装置的安装与性能调试。

3. 工业编码器的安装和同轴度的精确调整。

4. 物料检测传感器的安装与灵敏度调试。

5. 气动机械手装置的安装与动作调试。

6. 步进电机传动装置的安装与运行调试。

7. 伺服电机传动装置的安装与精度调试。

8. 丝杠导杆的安装与稳定性调试。

9. 平面巷式仓库位的安装与位置调整。

10. 触摸屏的安装与界面调试。

11. 机电一体化设备控制回路的安装与综合调试。

12. 自动生产线整体控制回路的安装与联调。

任务四：电气控制电路的安装与PLC编程

（此部分保持原文内容，仅作适当微调以保证语句流畅性。）

任务五：自动控制系统的安装与调试

（此部分保持原文内容，进行必要的词汇替换和句式调整。）

任务六：区分不同物料系统的设计
