一、产品综述

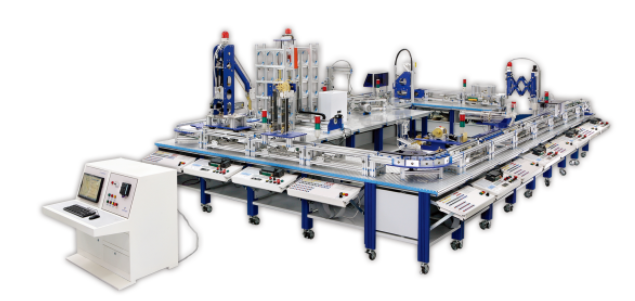

机电一体化柔性智能制造实训体系集教学与实践于一体，通过高度集成的模块化设计，打造了一个全面、灵活且易于扩展的学习平台。该系统由核心的总控单元引领，辅以九个精心设计的从控单元，涵盖从原材料处理到成品检验的全流程，如托盘堆解、自动下料、喷漆烘干、加盖封装、穿销固定、伸缩换向、装配检测、废品识别分拣及双排仓储等关键环节。此外，直线与转角传输的辅助单元确保了物料在系统中的顺畅流转。该系统不仅支持单站独立操作，还能实现多站联网协同作业，为学生提供了从基础到高级的全方位实践体验。

二、系统规格概览

• 整机尺寸：精心优化至500040001800mm，以适应各类教学实训空间。

• 整机功耗：控制在≤4KVA范围内，确保能源高效利用。

• 电源适应性：支持220VAC±10%（50Hz）的宽范围电源输入，提升设备适应性与稳定性。

三、产品亮点解析

1. 工业级标准：选用行业一线品牌的关键组件（PLC、HMI、伺服/步进电机等），结合工业标准的电气配线与机械加工，确保实训环境贴近真实工业现场。

2. 开放性与扩展性：电路、气路及机械结构的全面开放，鼓励学生动手实践，自由扩展功能模块，实现个性化学习路径。

3. 综合技能培养：融合机械传动、控制理论、电气技术、自动化仓储等多领域知识，构建多元化学习体系，促进学生全面发展。

4. 便捷操作与维护：模块化设计简化安装与维护流程，手动/自动双模式切换，确保实训过程安全高效。

5. 安全保障：集成多重保护机制，包括接地、过载、短路、漏电及误操作防护，确保实训环境安全无忧。

四、系统构成与实训项目
4.1 总控单元核心解析

• 先进总线技术：依托Profibus工业现场总线，构建高效通讯网络，S7-300PLC作为主站，统筹全局，各从控单元通过EM277模块无缝接入，实现精准协同。

• 智能监控界面：配备MCGS嵌入式组态软件，直观展示系统运行状态与工件信息，管理员可轻松实现全局或局部控制，提升管理效率。

• 坚固耐用平台：双工位总控平台采用铝合金型材与防火板台面构建，搭配嵌入式显示器、安全机箱等高端配置，确保设备稳定运行，同时兼顾美观与实用。
